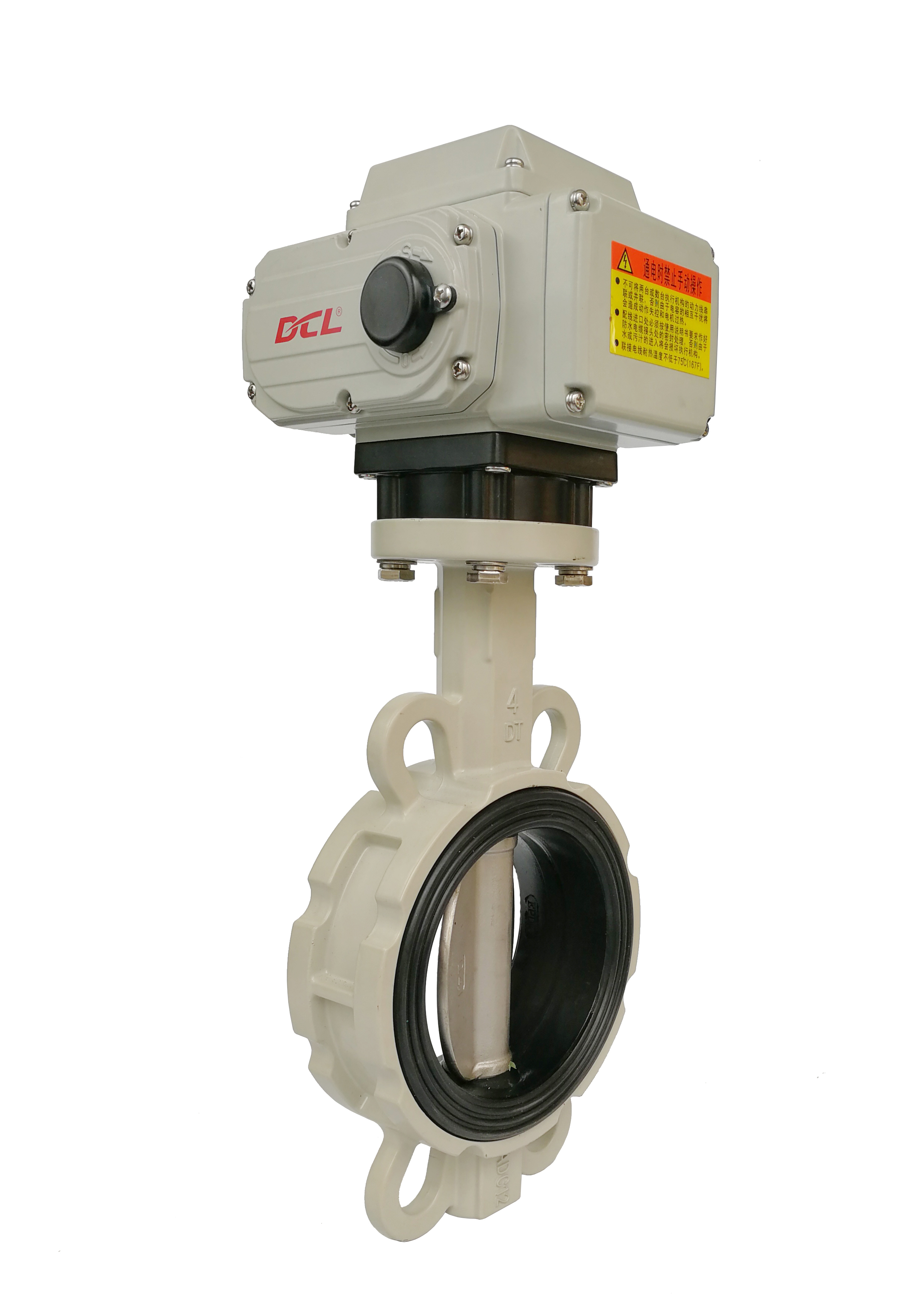

مشغل صمام فراشة HVAC DC24V 400Nm صغير الحجم 1/4 دورة
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم | 3 محرك المرحلة | زاوية التثبيت | 360 درجة |
|---|---|---|---|
| الوزن الإجمالي | 2.5 كجم إلى 20 كجم | مزود الطاقة | 380VAC/400VAC/415VAC |
| عملية | 1/4 تشغيل التشغيل | يكتب | ربع دور المحرك |
منتوج وصف
مشغل ثلاثي الأطوار يعمل بتيار متردد ثلاثي الأطوار مع مفتاح تلامس سلبي لوضع الصمام
الوصف
تُستخدم المشغلات الكهربائية المدمجة DCL على نطاق واسع في تطبيقات التدفئة والتهوية وتكييف الهواء (HVAC)، خاصة مع صمامات الفراشة. في أنظمة أتمتة المباني، تلعب هذه المشغلات دورًا حاسمًا في تنظيم درجة الحرارة الداخلية، وتدفق وحدة مناولة الهواء، وتدفق المياه المبردة والساخنة، وتصريف المكثفات، والتوازن الهيدروليكي العام.
تم تصميم دائرة التحكم من النوع H من DCL جنبًا إلى جنب مع محرك تيار متردد ثلاثي الأطوار خصيصًا للمشغلات التي تعمل بجهد 380 فولت تيار متردد أو 440 فولت تيار متردد بتردد 50/60 هرتز - وهي مصادر طاقة شائعة الاستخدام في البيئات الصناعية الثقيلة مثل محطات الطاقة ومصانع الصلب. على غرار المشغلات أحادية الطور، عند تطبيق إشارة تحكم مستمرة للجهد، يقوم المحرك بتشغيل مجموعة تروس معدنية بالكامل متينة تعمل على تدوير عمود الإخراج بزاوية 90 درجة. يتم التحكم في الحركة بدقة بواسطة كاميرات داخلية تقوم بتشغيل مفاتيح الحد، مما يؤدي تلقائيًا إلى إيقاف المحرك وتوفير إشارة تلامس جاف عند الوضع المفتوح بالكامل. عند استلام إشارة مستمرة عكسية، يعمل المحرك في الاتجاه المعاكس، ويعيد المشغل إلى الوضع المغلق.
المشغل سهل التركيب ومتوافق تمامًا مع معايير التركيب متعددة الحواف ISO 5211، ويتميز بمحرك إخراج مزدوج مربع لربط الصمام بشكل موثوق.
المواصفات:
| نوع المشغل | صمام فراشة (≤PN1.0MPa) | صمام كروي (≤PN1.6MPa) | صمام تهوية (≤PN0.1MPa) |
|---|---|---|---|
| DCL-02 | ≤DN40 | ≤DN32 | |
| DCL-05 | DN50~65 | DN40 | DN50~80 |
| DCL-10 | DN80~100 | DN50~65 | DN100~200 |
| DCL-20 | DN125~150 | DN80~100 | DN250~300 |
| DCL-40 | DN200 | DN125 | DN350~450 |
| DCL-60 | DN250 | DN150 | DN500~600 |
| DCL-100 | DN300 | DN200 | DN700~800 |
| DCL-160 | DN350~400 | DN250 | DN900 |
| DCL-250 | DN450~600 | DN300~350 | DN1000~1200 |
| نوع المشغل | الوقت/عزم الدوران القياسي | الوقت/عزم الدوران الاختياري | زاوية الدوران (الحد الأقصى للنطاق) | الوزن الإجمالي | مصدر الطاقة | دائرة التحكم المحددة |
|---|---|---|---|---|---|---|
| DCL-02 | 15 ثانية/18 نيوتن متر | 7 ثانية/9 نيوتن متر 60 ثانية/18 نيوتن متر | 0~90 درجة قابلة للتعديل | 1.2 كجم | DC24V/AC24V AV110V/AC220V | أنواع A/B/E/G |
| DCL-05 | 20 ثانية/50 نيوتن متر | 4 ثواني/20 نيوتن متر 10 ثواني/30 نيوتن متر 60 ثانية/50 نيوتن متر | 0~360 درجة قابلة للتعديل | 2.5 كجم | DC24V/AC24V AV110V/AC220V/AC380V | أنواع A/B/C/D/E/F/G/H |
| DCL-10 | 30 ثانية/100 نيوتن متر | 15 ثانية/50 نيوتن متر 60 ثانية/100 نيوتن متر | 0~360 درجة قابلة للتعديل | 4.5 كجم | DC24V/AC24V AV110V/AC220V/AC380V | أنواع A/B/C/D/E/F/G/H |
| DCL-20 | 30 ثانية/200 نيوتن متر | 15 ثانية/100 نيوتن متر 60 ثانية/200 نيوتن متر | 0~90 درجة قابلة للتعديل | 9 كجم | DC24V/AC24V AV110V/AC220V/AC380V | أنواع A/B/C/D/E/F/G/H |
| DCL-40 | 30 ثانية/400 نيوتن متر | 15 ثانية/200 نيوتن متر 60 ثانية/400 نيوتن متر | 9.5 كجم | |||
| DCL-60 | 45 ثانية/600 نيوتن متر | 10 كجم | ||||
| DCL-100 | 30 ثانية/1000 نيوتن متر | 15 ثانية/500 نيوتن متر | 0~90 درجة قابلة للتعديل | 19 كجم | AV110V/AC220V/AC380V | أنواع A/B/C/D/E/F/H |
| DCL-160 | 48 ثانية/1600 نيوتن متر | 19.5 كجم | ||||
| DCL-250 | 75 ثانية/2500 نيوتن متر | 20 كجم | ||||
| قائمة معلمات الأداء لنوع الضبط (النوع E) | ||||||
| DCL-MZZ | 18 نيوتن متر | 3r | 1.2 كجم | DC24V | النوع MZZ | |
| DCL-10GE | 30 ثانية/0~100 نيوتن متر | 15 ثانية/0~100 نيوتن متر | 0~90 درجة قابلة للتعديل | 4.5 كجم | DC24V±10% | النوع GE |
| DCL-40GE | 30 ثانية/100~600 نيوتن متر | 15 ثانية/100~400 نيوتن متر | 9.5 كجم | |||
الميزات
- تشغيل 1/4 دورة مع قفل ذاتي
- نوع التعديل متاح مع نظام تحديد المواقع الكهربائية
- أتمتة الصمام الكروي وصمام الفراشة لضبط أو قطع التدفق
- محرك عزل من الفئة F
- محرك شديد التحمل مع حماية من الحمل الزائد الحراري/معدل التشغيل 80%
- أكثر من 10000 دورة حياة كاملة النطاق مع الحمل المقنن الكامل
- مقاومة للبيئة ذات درجة الحرارة المنخفضة والعالية والرطوبة العالية
- مفتاحا حد إضافيان لتأكيد موضع الصمام
- مقبض يدوي قياسي
- زر إيقاف التشغيل المحلي في حالات الطوارئ اختياري
- ترس معدني بالكامل ذاتي القفل مع معالجة النيتريد اللين، لا حاجة إلى فرامل إضافية
- قائمة CSA/متوافقة مع UL/علامة CE/اختبار RoHS 3.0
