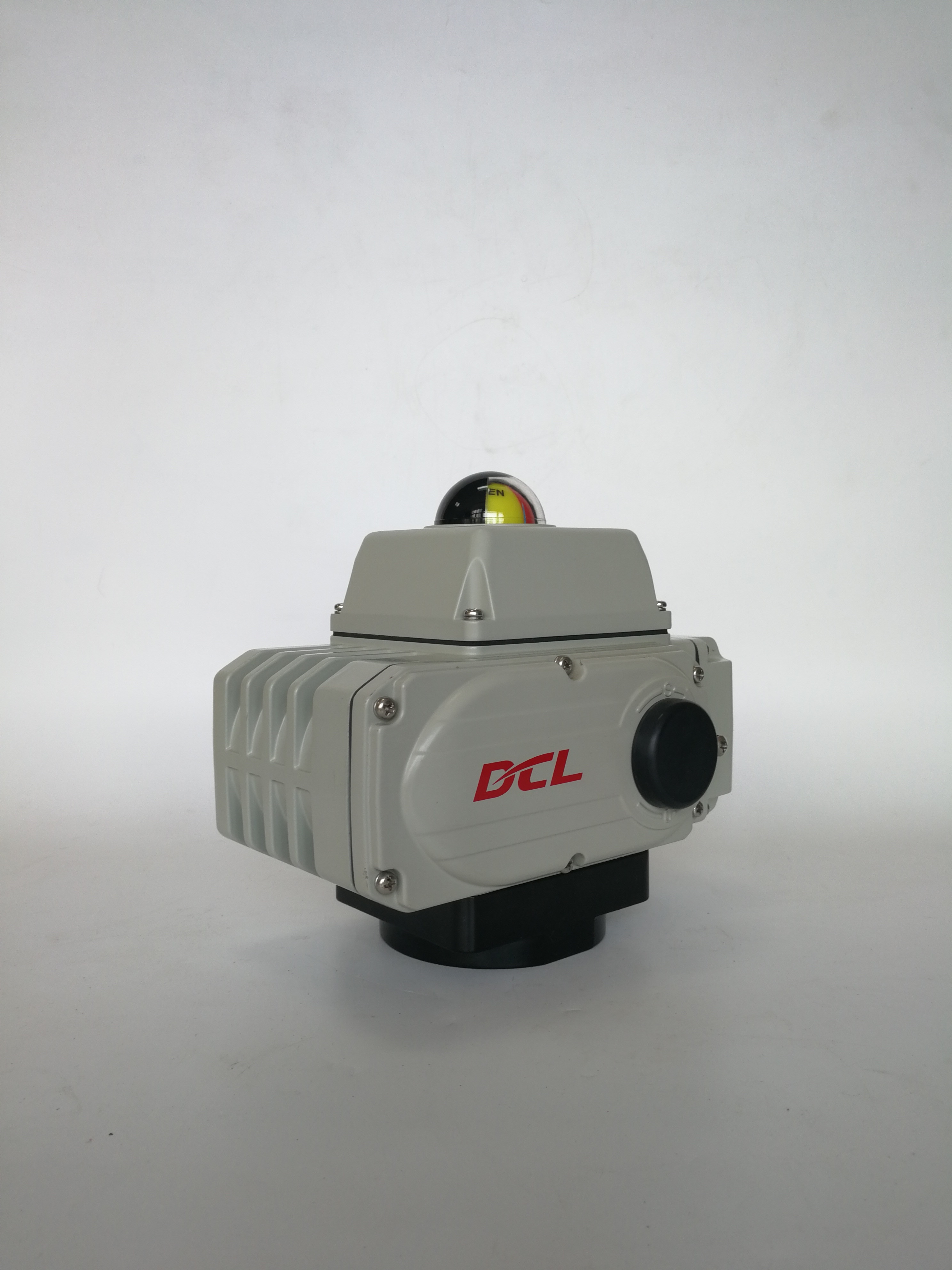

DC24V 30s/100Nm 90 Degree Actuator
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم | المحرك الكهربائي 3 مرحلة | عزم الدوران القياسي | 50nm إلى 2500nm |
|---|---|---|---|
| ميزة | مقياس الجهد المجهز | زاوية التثبيت | 360 درجة |
| قوة المحرك | 6W إلى 140W | مزود الطاقة | 380VAC/400VAC/415VAC |
| إبراز | DC24V 90 degree actuator,30s 100Nm 3 phase actuator,24V electric actuator with warranty,30s 100Nm 3 phase actuator,24V electric actuator with warranty |
||
منتوج وصف
Potentiometer equipped electric 3 phase actuator with resistance signal feedback for valve position
Features
- 90° quarter turn operation
- Torque from 50Nm to 2500Nm
- Modulating type available with electric positioning system
- Class F insulating motor
- Weather proof NEMA 4/4X and IP67 sealing grade with aluminum alloy housing cover/IP 68 optional
- Limit switches to confirm valve position/potentiometer or position transmitter optional
- Visual valve position indicator
- Emergency local power off button optional
- ISO 5211 multi-flange mounting
- Manual override with wrench or handwheel
- Self-locking at any position when power off
- All parts are certified by CSA, complied to UL 429 and CSA C22.2
Specification:
| Actuator Type | Standard Time/Torque | Optional Time/Torque | Turning Angle(Max.range) | Total Weight | Power Supply | Selected Control Circuit |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90°Adjustable | 1.2Kg | DC24V/AC24V AV110V/AC220V | Types of A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360°Adjustable | 2.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | Types of A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360°Adjustable | 4.5Kg | DC24V/AC24V AV110V/AC220V/AC380V | Types of A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90°Adjustable | 9Kg | DC24V/AC24V AV110V/AC220V/AC380V | Types of A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5Kg | |||
| DCL-60 | 45S/600Nm | 10Kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90°Adjustable | 19Kg | AV110V/AC220V/AC380V | Types of A/B/C/D/E/F/H |
| DCL-160 | 48S/1600Nm | 19.5Kg | ||||
| DCL-250 | 75S/2500Nm | 20Kg | ||||
| Performance Parameters List of Adjusting type(Type E) | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2Kg | DC24V | Type MZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90°Adjustable | 4.5Kg | DC24V±10% | Type GE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5Kg | |||
| Name: | Electric 3 Phase Actuator |
| Standard Time: | 20S To 75S |
| Installation Angle: | 360° |
| Motor Power: | 6W To 140W |
| Protection Grade: | IP67 NEMA4/4X |
| Standard Torque: | 50Nm To 2500Nm |
| Feature: | Potentiometer Equipped Actuator |
| Total Weight: | 2.5KG To 20KG |
| Ambient Temperature: | -25℃~+55℃ / -13°F~+131°F |
| Power Supply: | 380VAC |
Description
The DCL-H series actuators are powered by three-phase AC supply. They accept both clockwise (CW) and counter-clockwise (CCW) control inputs—one driving the actuator to the fully open position, and the other to the fully closed position. When neither input receives a signal (null point), the actuator remains at its last position. Installation is straightforward with the standard ISO5211 multi-flange mounting and double-square output drive.
The unique integrated motor-and-housing design delivers higher torque in an exceptionally compact structure. A thermostatically controlled anti-condensation heater protects internal components from moisture-related damage. All actuators are tested according to rigorous UL and CSA standards and are certified by CSA.
