تفاصيل المنتج
| مزود الطاقة | 24VAC/110VAV/220VAC/380VAC/24VDC | زاوية التثبيت | 360 درجة |
|---|---|---|---|
| الوقت القياسي/عزم الدوران | من 15 إلى 75s/18nm إلى 2500nm/160in.lbs إلى 22125in. lbs | الوزن الإجمالي | 1.2 كجم إلى 20 كجم |
| قوة المحرك | 6W إلى 140W | درجة الحرارة المحيطة | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° f |
| درجة الحماية | IP67 NEMA4/4X |
منتوج وصف
الميزات
- تشغيل بربع دورة مع حدود ميكانيكية
- أتمتة صمامات الكرة والصمامات الفراشية لضبط أو قطع التدفق
- ترس قطاع دودي من سبيكة برونزية بالكامل متين للغاية ومقاوم للاحتكاك بقوة عالية
- أكثر من 10000 دورة فتح وإغلاق كاملة تحت الحمل المقنن الكامل مع معدل تشغيل 80٪
- حجم مدمج للمساحات المحدودة مع غلاف من سبائك الألومنيوم مقاوم للعوامل الجوية IP67/النوع 4X
- حماية من التآكل لسبائك الألومنيوم القوية مع طلاء بوليستر مرتبط حرارياً
- نظام تروس معدني بالكامل مع ترس دودي ذاتي القفل
- مؤشر مرئي لموضع الصمام
- مفتاحا حد كهربائيان لتأكيد موضع الصمام، لا حاجة لمكبح إضافي
- تجاوز يدوي بمقبض ألين
- معتمد من CSA/متوافق مع UL/معتمد من CE/تم اختباره وفقًا لـ RoHS 3.0
- تحديث: نماذج إمدادات الطاقة DC12V DCL-02، DCL-05، DCL-10 و DCL-20 حصلت على شهادة CSA.
- تحديث: نماذج إمدادات الطاقة DC24V DCL-100/200/300 حصلت على شهادة CSA.
الوصف

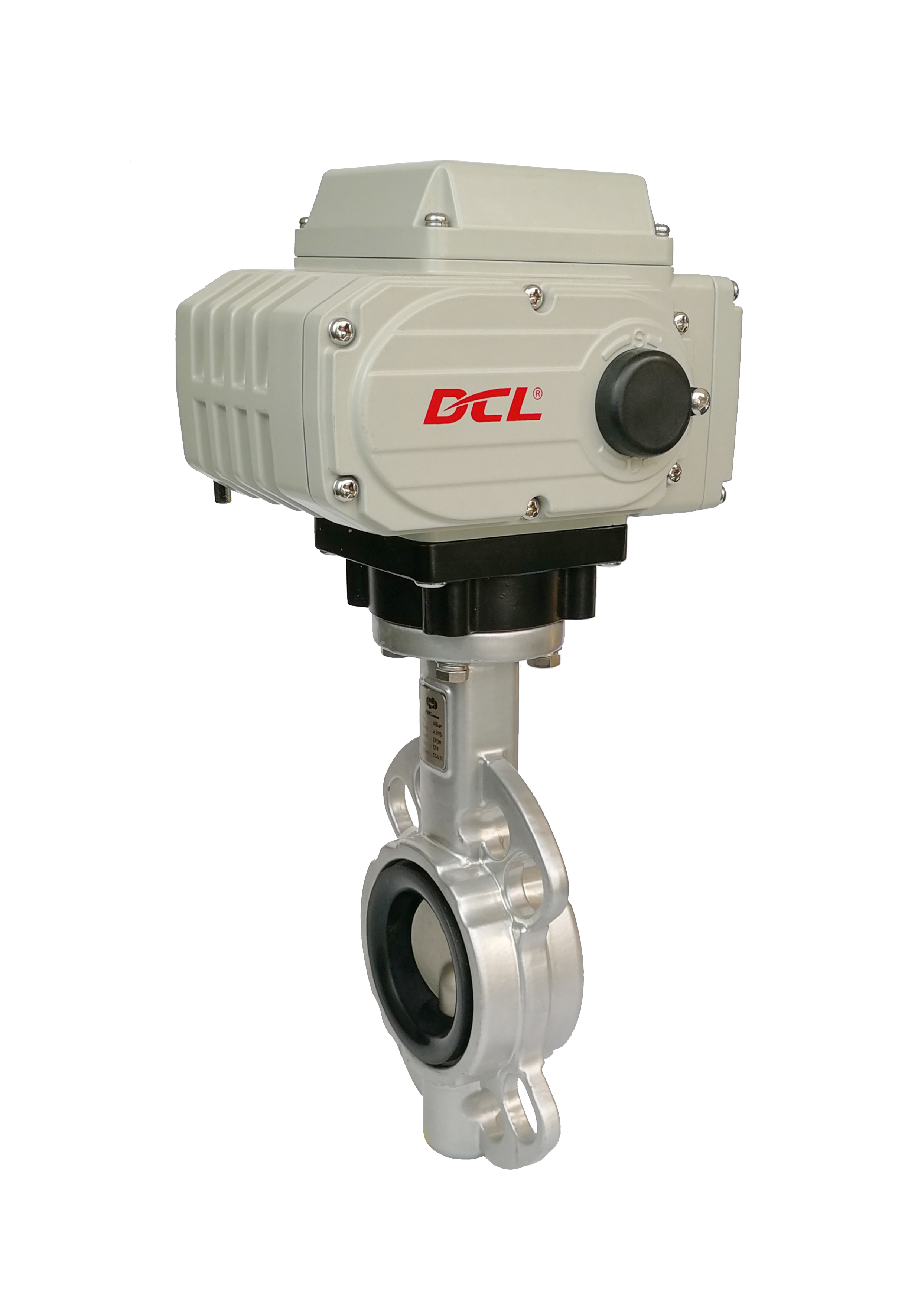

تدعم المشغلات الكهربائية المدمجة DCL أتمتة الصمامات في دوائر مياه التدفئة والتهوية وتكييف الهواء وخدمات المباني. عند إقرانها بصمامات الكرة أو الصمامات الفراشية ذات الحجم المناسب، فإنها توفر تشغيل تشغيل/إيقاف أو تشغيل تعديلي للتطبيقات التي تتطلب ضبط التدفق ومراقبة موضع الصمام. يعتمد التحكم في درجة الحرارة والموازنة المائية على تصميم النظام الكامل، بما في ذلك الصمامات وأجهزة الاستشعار ومنطق التحكم.
التحكم التعديلي مع تغذية راجعة للموضع
للتطبيقات التي تتطلب تحديد مواضع وسيطة للصمام، تقبل تكوينات DCL التعديلية المطبقة4-20mA DC، 1-5V DC أو 2-10V DC الأوامر وتوفر4-20mA DC تغذية راجعة للموضع.
يحدد نطاق التعديل القياسي من النوع E خطأ أساسيًا لا يزيد عن±1٪وخطأ تكرار قدره≤1٪. تصف هذه الأرقام أداء تحديد موضع المشغل بدلاً من دقة درجة حرارة الغرفة أو دقة قياس تدفق المياه. تتطلب التطبيقات التي تتضمن حركة متكررة تأكيدًا لواجب التشغيل للنموذج المحدد وتردد التبديل المسموح به.
الحماية البيئية لظروف التركيب
توفر المشغلات القياسية من النوع E المقاومة للعوامل الجويةحماية IP67، معIP68 متاح كخيار، ونطاق درجة حرارة محيطة محددة من−25 درجة مئوية إلى +55 درجة مئوية. يجب تقييم التركيبات الداخلية والخارجية مقابل هذه الحدود وظروف الموقع الفعلية.
يتوفرسخان اختياري مضاد للتكثف PTCللتكوينات المطبقة. يساعد في إدارة خطر التكثف الداخلي في البيئات الرطبة أو المواقع ذات التغيرات في درجات الحرارة. يتطلب السخان طاقة مستقلة عن حركة الصمام ولا يحل محل مداخل الكابلات المثبتة بشكل صحيح أو أختام الغلاف.
الشهادات وتكامل النظام
يجب التحقق من الشهادات مقابل طراز المشغل المحدد والجهد والتكوين. يجب تأكيد وثائق دعم شهادة CSA المطبقة و CE/RoHS أثناء الشراء بدلاً من افتراض أنها تغطي كل متغير.
قبل التكامل، تحقق من عزم دوران الصمام وأبعاد التركيب وإشارات التحكم ومتطلبات التغذية الراجعة والظروف البيئية. لا تثبت قدرة التحكم التناظري بحد ذاتها التوافق مع بروتوكول اتصال أتمتة المباني المحدد.
المواصفات
| نوع المشغل | الوقت/عزم الدوران القياسي | الوقت/عزم الدوران الاختياري | زاوية الدوران (الحد الأقصى) | الوزن الإجمالي | مصدر الطاقة | دائرة التحكم المحددة |
|---|---|---|---|---|---|---|
| DCL-02 | 15 ثانية/18 نيوتن متر | 7 ثوانٍ/9 نيوتن متر 60 ثانية/18 نيوتن متر | 0-90 درجة قابلة للتعديل | 1.2 كجم | DC12V/DC24V/AC24V AV110V/AC220V | أنواع A/B/E/G |
| DCL-05 | 20 ثانية/50 نيوتن متر | 4 ثوانٍ/20 نيوتن متر 10 ثوانٍ/30 نيوتن متر 60 ثانية/50 نيوتن متر | 0-360 درجة قابلة للتعديل | 2.5 كجم | DC12V/DC24V/AC24V AV110V/AC220V/AC380V | أنواع A/B/C/D/E/F/G/H |
| DCL-10 | 30 ثانية/100 نيوتن متر | 15 ثانية/50 نيوتن متر 60 ثانية/100 نيوتن متر | 0-360 درجة قابلة للتعديل | 4.5 كجم | DC12V/DC24V/AC24V AV110V/AC220V/AC380V | أنواع A/B/C/D/E/F/G/H |
| DCL-20 | 30 ثانية/200 نيوتن متر | 15 ثانية/100 نيوتن متر 60 ثانية/200 نيوتن متر | 0-90 درجة قابلة للتعديل | 9 كجم | DC24V/AC24V AV110V/AC220V/AC380V | أنواع A/B/C/D/E/F/G/H |
| DCL-40 | 30 ثانية/400 نيوتن متر | 15 ثانية/200 نيوتن متر 60 ثانية/400 نيوتن متر | 9.5 كجم | |||
| DCL-60 | 45 ثانية/600 نيوتن متر | 10 كجم | ||||
| DCL-100 | 30 ثانية/1000 نيوتن متر | 15 ثانية/500 نيوتن متر | 0-90 درجة قابلة للتعديل | 19 كجم |
DC24V/AC110V/ AC220V/AC380V |
أنواع A/B/C/D/E/F/H |
| DCL-200 | 90 ثانية/2000 نيوتن متر | 19.5 كجم | ||||
| DCL-300 | 110 ثانية/3000 نيوتن متر | 20 كجم | ||||
| قائمة معلمات الأداء لنوع التعديل (النوع E) | ||||||
| DCL-10GE | 30 ثانية/0-100 نيوتن متر | 15 ثانية/0-100 نيوتن متر | 0-90 درجة قابلة للتعديل | 4.5 كجم | DC24V±10٪ | نوع GE |
| DCL-40GE | 30 ثانية/100-600 نيوتن متر | 15 ثانية/100-400 نيوتن متر | 9.5 كجم | |||
