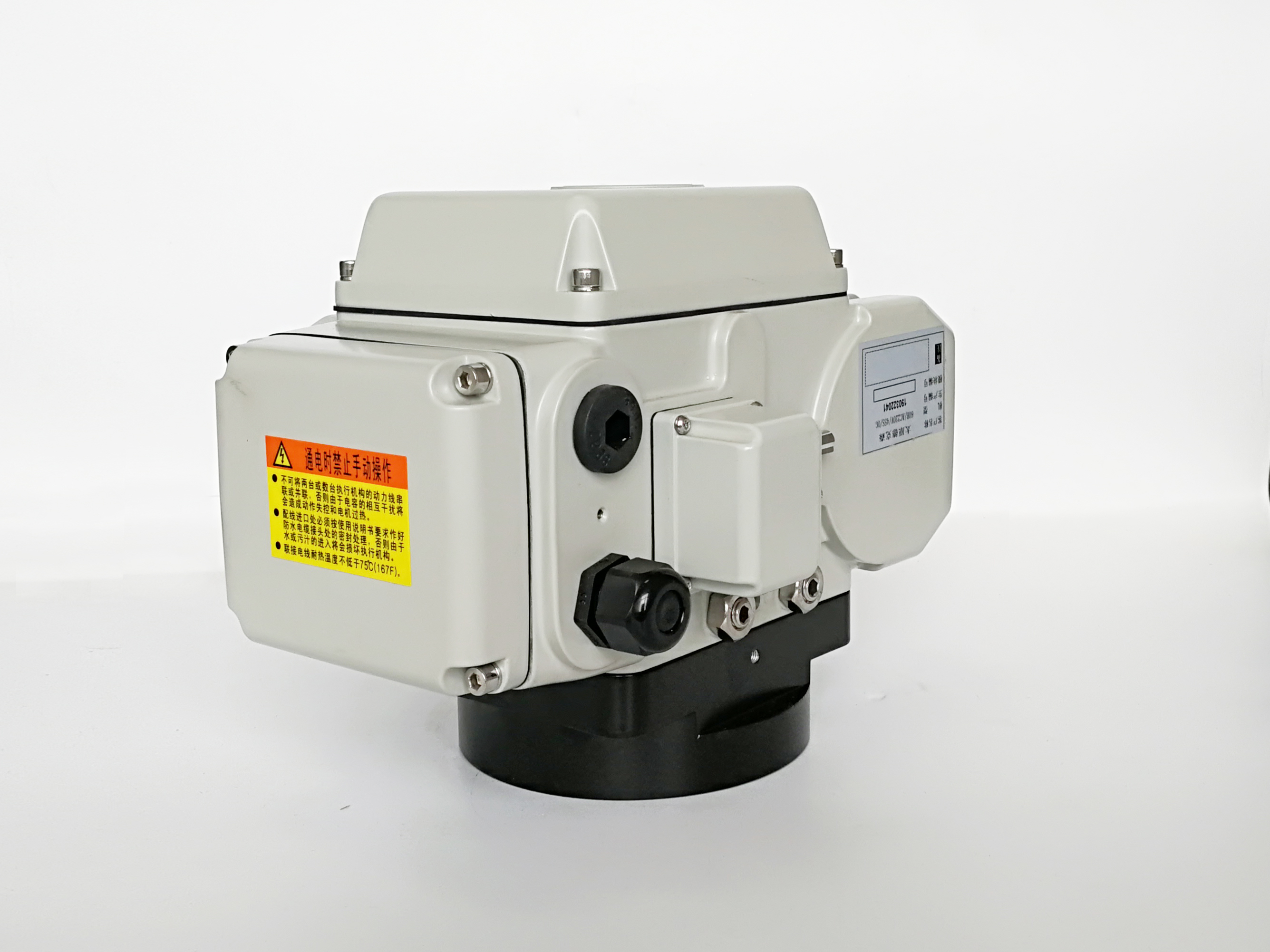

IP67 CSA CE/UL 20Nm 2S مفاعل كهربائي سريع الانفتاح

ميزات المنتج DCL-K10

• متوفر في تكوينات 20 نيوتن متر/2 ثانية، 45 نيوتن متر/4 ثوانٍ، و 72 نيوتن متر/8 ثوانٍ.

• مسار قابل للتعديل 0-90 درجة؛ تعتمد أوقات التشغيل على شوط كامل 90 درجة.

• يدعم DC24V، AC24V، AC110V، AC220V، و AC380V.

• دائرة تحكم من النوع G لتشغيل DC24V.

• دوائر تحكم من النوع A/B لـ AC24V، AC110V، و AC220V.

• دائرة تحكم ثلاثية الطور من النوع H لـ AC380V.

• IP67 كمعيار، مع IP68 اختياري.

• نطاق درجة الحرارة المحيطة المحدد هو -25 درجة مئوية إلى +55 درجة مئوية.

• واجهات تثبيت مباشر ISO 5211 F05/F07.

• خيارات مربعات القيادة 9 × 9، 11 × 11، و 14 × 14 مم.

• موصلان كابل مقاومان للعوامل الجوية G1/2 لتوصيلات الطاقة والإشارة.

• سخان اختياري مضاد للتكثف، ومؤشر قبة، وتشغيل يدوي.

المواصفات الرئيسية

وصف المنتج

DCL-K10 هو مشغل كهربائي سريع الفتح للصمامات ربع دورة المتوافقة والمعدات المؤتمتة التي تتطلب أوقات تشغيل قصيرة. تتوفر ثلاث تكوينات لعزم الدوران والسرعة: 25 نيوتن متر عند 2 ثانية, 50 نيوتن متر عند 4 ثوانٍ, أو 80 نيوتن متر عند 8 ثوانٍ، يتم قياس كل منها على مدار شوط 90 درجة.

مطابقة سرعة التشغيل لمتطلبات عزم الدوران

تعتمد سعة عزم الدوران على وقت التشغيل المحدد. يوفر تكوين الثانية الواحدة 25 نيوتن متر؛ تكوين 80 نيوتن متر يتطلب 8 ثوانٍ. اختر التكوين مقابل أقصى عزم دوران تشغيل للصمام ووقت السفر المطلوب بدلاً من الجمع بين أعلى عزم دوران وأقصر وقت.

خيارات مصدر الطاقة والتحكم

تشمل الإمدادات المتاحة 24 فولت تيار مستمر، 24 فولت تيار متردد، 110 فولت تيار متردد، 220 فولت تيار متردد، و 380 فولت تيار متردد. تعتمد دوائر التحكم على الإمداد المحدد:

• النوع G: 24 فولت تيار مستمر.

• النوع A/B: 24 فولت، 110 فولت، أو 220 فولت تيار متردد أحادي الطور.

• النوع H: 380 فولت تيار متردد ثلاثي الطور.

تأكد من الأسلاك وإشارات الحالة المطلوبة للدائرة المحددة قبل التركيب.

مواصفات التركيب والبيئة

يوفر DCL-K10 مسارًا قابلاً للتعديل 0-90 درجة وواجهات تثبيت مباشر ISO 5211 F05/F07. تشمل مربعات القيادة المتاحة 9 × 9، 11 × 11، 14 × 14، و 17 × 17 مم، مع ارتفاع جذع صمام مسموح به يبلغ حتى 19 مم.

الغلاف هو IP67 كمعيار، مع IP68 اختياري، ونطاق درجة الحرارة المحيطة المحدد هو −25 درجة مئوية إلى +55 درجة مئوية. يوفر موصلان كابل مقاومان للعوامل الجوية G1/2 مداخل منفصلة لتوصيلات الطاقة والإشارة.

حدود التطبيق

نطاق الفتح السريع غير مناسب للتطبيقات التي تتطلب قفل ذاتي للمشغل، بما في ذلك مهام صمام الفراشة حيث يكون القفل الذاتي ضروريًا. تأكد مما إذا كان عزم دوران العملية يمكن أن يعكس الصمام قبل اختيار هذا التكوين.

يجب أن يتحقق الاختيار النهائي من عزم الدوران، ووقت التشغيل، ومتطلبات القفل الذاتي، وأبعاد التركيب، وظروف الموقع. السفر السريع وحده لا يثبت الملاءمة لخدمة الإغلاق في حالات الطوارئ.
