تفاصيل المنتج
| الوقت القياسي/عزم الدوران | 15S/18nm | وقت الاختياري/عزم الدوران | 7S/9nm 60s/18nm |
|---|---|---|---|
| الوزن الإجمالي | 1.2 كجم | مزود الطاقة | 24VAC/110VAC/220VAC |
| قوة المحرك | 6 واط | درجة الحرارة المحيطة | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° f |
| زاوية التثبيت | 360 درجة | درجة الحماية | IP67 NEMA4/4X |
منتوج وصف
ميزات المنتج
خرج قياسي 18 نيوتن متر مع وقت تشغيل 15 ثانية.
أقصى عزم دوران 24 نيوتن متر.
تكوينات تشغيل اختيارية 7 ثوانٍ/9 نيوتن متر و 30 ثانية/25 نيوتن متر.
سفر قابل للتعديل 0-90 درجة للصمامات الكروية والفراشات الصغيرة.
تصميم مدمج بوزن 1.2 كجم للمعدات ذات مساحة التركيب المحدودة.
غلاف IP67 مع نطاق درجة حرارة محيطة مذكور من -25 درجة مئوية إلى +55 درجة مئوية.
مزودات طاقة تعتمد على الطراز DC12V، DC24V، AC24V، AC110V و AC220V.
خيارات التحكم في التشغيل/الإيقاف، والموضع المتوسط، والتعديل.
واجهات تركيب مباشر ISO 5211 F03، F04 و F05.
خيارات مربعات القيادة 9*9 مم و 11*11 مم لساق الصمام حتى ارتفاع 16 مم.
تركيب بزاوية 360 درجة واتصال كابل سبعة نوى.
وصف المنتج

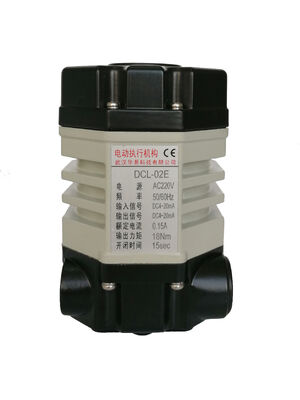

DCL-02 هو مشغل صمام كهربائي مدمج يزن حوالي1.2 كجم، مصمم للصمامات الكروية الصغيرة، وصمامات الفراشة، والمعدات الأخرى التي تتطلب حركة دورانية قابلة للتعديل0-90 درجة. حجمه الصغير مناسب لتطبيقات أتمتة الصمامات حيث تكون مساحة التركيب محدودة.
عزم الدوران ووقت التشغيل
يوفر التكوين القياسي16 نيوتن متر عزم دوران خرجمع15 ثانية وقت تشغيل. يوفر تكوين اختياري9 نيوتن متر عند 7 ثوانٍ، مما يوفر خيار تشغيل أسرع للتطبيقات ذات متطلبات عزم الدوران المنخفضة. اختر مزيج عزم الدوران ووقت السفر مقابل الحمل التشغيلي الفعلي للصمام.
ظروف الغلاف والتطبيق
يتميز DCL-02 بـغلاف IP67ونطاق درجة حرارة تشغيل محيطة من25- درجة مئوية إلى +55 درجة مئوية. تشمل التطبيقات معالجة المياه، والتدفئة والتهوية وتكييف الهواء، وأتمتة المباني، وأنظمة مياه الحريق، ومعدات الأنابيب الصناعية المدمجة، حسب متطلبات المشروع. ينطبق تصنيف درجة الحرارة المحيطة على محيط المشغل، بدلاً من سائل العملية.
واجهات التركيب المباشر
تتوفر واجهات تركيب ISO 5211 F03، F04 و F05 مع مربعات قيادة9 × 9 مم أو 11 × 11 مم. ارتفاع ساق الصمام المسموح به هوحتى 16 مم.قبل الطلب، تحقق من شفة الصمام، وأبعاد الساق، وخلوص التركيب، وعزم دوران التشغيل. قطر الصمام الاسمي وحده غير كافٍ للاختيار النهائي للمشغل.
مزودات الطاقة وخيارات التحكم
تشمل مزودات الطاقة المتاحة
12 فولت تيار مستمر، 24 فولت تيار مستمر، 24 فولت تيار متردد، 110 فولت تيار متردد و 220 فولت تيار متردد. تشمل خيارات التحكم التشغيل تشغيل/إيقاف، وإيقاف الموضع المتوسط، والتحكم في التعديل، اعتمادًا على مزود الطاقة والدوائر المختارة.وظائف التحكم خاصة بالتكوين. قم بتأكيد إشارة الأمر المطلوبة، وترتيب التغذية الراجعة، والأسلاك قبل دمج المشغل في نظام التحكم.
المواصفات
معلمات الأداء
| النوع | |||||
| DCL-02 | الطاقة | ||||
| DC24V | AC24V | AC110V | AC220V | DC12V | قوة المحرك |
| 8 واط | التيار المقنن | 8 واط | 8 واط | 8 واط | التيار المقنن |
| 0.7 أمبير | 1.3 أمبير | 0.3 أمبير | 0.15 أمبير | 1.6 أمبير | الوقت/عزم الدوران القياسي |
| 15 ثانية/18 نيوتن متر | الوقت/عزم الدوران الاختياري | ||||
| 7 ثوانٍ/9 نيوتن متر 60 ثانية/18 نيوتن متر | زاوية الدوران أو الدورات | ||||
| 0~90 | 0 عند أي زاوية | ||||
| النوع G | نوع A,B | نوع A,B, E, | الوزن الإجمالي | ||
| 1.2 كجم | مقاومة العزل | ||||
| 100 ميجا أوم/250 فولت تيار مستمر | 100 ميجا أوم/500 فولت تيار مستمر | فئة جهد التحمل | |||
| 500 فولت تيار متردد دقيقة واحدة | 1500 فولت تيار متردد دقيقة واحدة | فئة الحماية | |||
| IP67 | زاوية التركيب | ||||
| 360 | 0 عند أي زاويةالواجهة الكهربائية | ||||
| كابل 7 نوى للتوصيل | درجة الحرارة المحيطة | ||||
| -25~+55 درجة مئوية | الفيوز | ||||
| 2 أمبير | 3 أمبير | 1 أمبير | الميزات | الميزات | |
تشغيل ربع دورة
- مفتاحا حد مساعدان لتأكيد موضع الصمام
- هيكل من الألومنيوم المصبوب عالي الضغط مع مقاومة للعوامل الجوية IP67 و NEMA 4X
- محرك غير مزود بتهوية مع عزم دوران بدء عالي وقوة قصور ذاتي صغيرة
- مجموعة تروس ذاتية القفل بالكامل من المعدن، تبقى في آخر موضع معروف عند فقدان الطاقة
- مؤشر موضع الصمام/مؤشر مسطح أو مؤشر محدب متاح
- تجاوز يدوي
- تركيب مباشر قياسي ISO5211
- معتمد من CSA وفقًا لـ UL 429 و CSA C22.2، علامة CE
