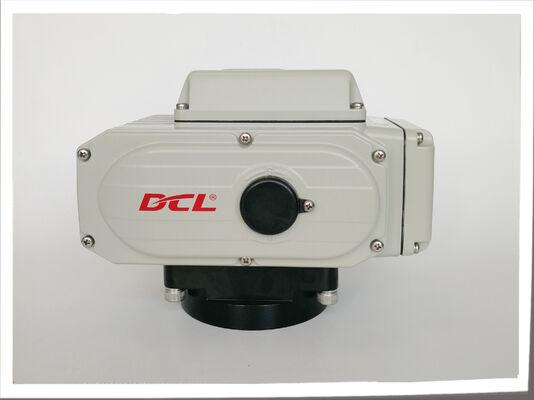

مُشغّل كهربائي مدمج أساسي قابل للتعديل من نوع المساحة الميتة بخطأ لا يزيد عن 1%
| مزود الطاقة | 24VAC/110VAV/220VAC/380VAC | قوة المحرك | 6W إلى 140W |
|---|---|---|---|
| عزم الدوران القياسي | 50nm إلى 2500nm/442in.lbs إلى 22125in.lbs | الوقت القياسي | 20s إلى 75S |
| إشارة الإدخال | 4-20MADC/1-5VDC/2-10VDC | إشارة الإخراج | 4-20MADC |
| درجة الحماية | IP67 NEMA4/4X | الوزن الإجمالي | 1.2 كجم إلى 20 كجم |
| درجة الحرارة المحيطة | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° f | زاوية التثبيت | 360 درجة |
محرك تشغيل كهربائي مضغوط من نوع المساحة الميتة القابلة للتعديل مع خطأ أساسي ≤ 1٪
الخصائص
- تشغيل ربع دورة متناسب مع إشارة الدخول
- الكهرباء الكهرومغناطيسية عالية الأداء مع EFT و ESD و زيادة الجهد العالي التي تم اختبارها لحزمة التحكم
- محرك العمل الثقيل مع حماية الحرارة من الإفراط
- مؤشر موقع الصمام / مؤشر مسطح أو مؤشر منحرف متاح
- إشارة الخروج 4-20mA لموقف الصمام
- تصميم صمام متعدد الفلنجات القياسية ISO5211
- حزمة التحكم الذكية متعددة الوظائف بالكامل مقاومة للهزات والرطوبة
- القدرة العالمية الرائدة لمكافحة التدخل ودقة التحكم والحساسية
- وظيفة المعايرة الذاتية والتحقق الذاتي من المشاكل
- تصميم محرك/حزمة التحكم/البيت المتكامل الفريد ذات الحجم الصغير جداً
- حجرة من سبيكة الألومنيوم المقاومة للظروف الجوية مع طبقة البوليستر المقاومة للحرارة
- مقاومة التآكل على مستوى C3 مع 1000 ساعة اختبار رش الملح
- التحكم اليدوي بالمفتاح اليدوي أو العجلة اليدوية
- شهادة CSA لكل معيار UL و CSA / CE / RoHS 3.0 تم تمريرها
الوصف
يعمل محرك التشغيل الكهربائي المنسق DCL على التحكم في فتح صمامات الكرات وصمامات الفراشة وصمامات ربع الدوران الأخرى. تتضمن التطبيقات النموذجية HVAC ،معالجة المياه والعمليات الصناعية التي تتطلب تدفق، ضغط، درجة الحرارة أو تنظيم المستوى.
ويقبل جهاز التحكم المدمج أوامر 420 mA أو 1 5 VDC أو 2 10 VDC ويوفر رد فعل موقع الصمام 4 20 mA لأنظمة التحكم المتوافقة PLC أو DCS أو نظام التحكم في المبنى.تحدد الأدبيات خطأ أساسي لا يزيد عن ± 1٪، مع أخطاء عكسية ومتكررة لا تزيد عن 1 ٪. مجموعة ميتة قابلة للتعديل بنسبة 0.5 ٪ ٪ ٪ تسمح بتكيف إعداد الاستجابة مع التطبيق.
هذه المواصفات تصف موقع جهاز التشغيل. يعتمد أداء التحكم في العملية بشكل عام أيضًا على خصائص تدفق الصمام وأجهزة الاستشعار ومنطق التحكم وظروف التشغيل.
يستخدم جهاز التحكم تغليف الراتنج للحد من التعرض المباشر للمكونات الإلكترونية وتوفير حماية هيكلية ضد الرطوبة والاهتزاز.المحرك يحتوي على حماية حرارية PTCتستخدم الإصدارات المعدلة وظيفة متقطعة S4 ، لذلك يجب التحقق من متطلبات تردد التشغيل والحمل أثناء الاختيار.
تمتلك النماذج الرئيسية علبة من سبيكة الألومنيوم مع حماية IP67 كمعيار و IP68 اختياريًا. نطاق درجة الحرارة المحيطة المعلن هو -25 ° C إلى +55 ° C.واجهات التثبيت ISO 5211 تدعم التثبيت المباشر على الصمامات المتوافقةيجب تأكيد إمدادات الطاقة، وإشارة الموقف، والتشغيل اليدوي وخيارات الاتصال للنموذج المختار.
المواصفات
| النوع | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| القوة | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| عزم الدوران | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 2000Nm | 3000Nm |
| وقت العمل | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| زاوية الدوران | 0-90 درجة | 0-90 درجة | 0-90 درجة | 0-90 درجة | 0-90 درجة | 0-90 درجة | 0-90 درجة | 0-90 درجة |
| قوة المحرك | 10 واط | 25 واط | 40 واط | 90 واط | 90 واط | 120 واط | 140 واط | 140 واط |
| التيار المسموح به | 1.50/0.24/ 0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| الوزن الإجمالي | 2.5 كجم | 4.5 كجم | 9 كجم | 9.5 كجم | 10 كجم | 19 كجم | 19.5 كجم | 20 كجم |
| إشارة الدخول | 4-20mADC، 1-5VDC، 2-10VDC | |||||||
| الناتج Singal | 4-20mADC | |||||||
| خطأ أساسي | لا يزيد عن ± 1% | |||||||
| خطأ متبادل | ما لا يزيد عن 1% | |||||||
| الفضاء الميت | 00.5%-5.0% قابلة للتعديل | |||||||
| خصائص الضغط | 0 مرات | |||||||
| خطأ متكرر في جهاز التشغيل | ≤ 1% | |||||||
| المقاومة العازلة | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| مقاومة فئة الجهد | AC24V: 500VAC 1 دقيقة AC110/220V: 1500VAC 1 دقيقة | |||||||
| فئة الحماية | IP67 | |||||||
| زاوية التثبيت | 360 درجة في أي زاوية | |||||||
| واجهة كهربائية | اثنين من أجهزة توصيل الكابلات المقاومة للكهرباء، واحدة لخط الطاقة وواحدة لخط الإشارة | |||||||
| درجة الحرارة المحيطة | -20°C+ 55°C | |||||||
| الوظيفة الاختيارية | حماية الزاوية العكسيّة/ سخان إزالة الرطوبة/ مفتاح اتصال سلبي/ مؤشر القبة/ مقبض | |||||||
| ملاحظة | أي إشارة دخول أو خروج أخرى مطلوبة، يرجى تحديدها في أمر الشراء. | |||||||
