محرك كهربائي بحري مضغوط لصمامات الكرات والفراشات لنظام التبريد

مكان المنشأ ووهان ، الصين
اسم العلامة التجارية DCL
إصدار الشهادات CE/ROHS/CSA/IP67
رقم الموديل DCL كل المحرك الكهربائي
الحد الأدنى لكمية 1 قطعة
تفاصيل التغليف كرتون / البليت
وقت التسليم 7 أيام عمل
شروط الدفع د / ف، / تي تي، ويسترن يونيون،
القدرة على العرض 5000 قطعة/شهر
تفاصيل المنتج
مزود الطاقة 24VAC/110VAV/220VAC/380VAC/24VDC زاوية التثبيت 360 درجة
عزم الدوران القياسي 18Nm إلى 2500Nm/160in.lbs إلى 22125in.lbs الوقت القياسي 15s إلى 75s
الوزن الإجمالي 1.2 كجم إلى 20 كجم قوة المحرك 6W إلى 140W
درجة الحرارة المحيطة -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° f درجة الحماية IP67 NEMA4/4X
اترك رسالة
منتوج وصف

مشغل كهربائي مدمج بحري للاستخدام في السفن الحربية وحاملات الطائرات

الميزات

  • ربع دورة مع حدود ميكانيكية لصمام الفراشة وصمام الكرة ثنائي/ثلاثي الاتجاه
  • هيكل من الألومنيوم المصبوب عالي الضغط مع مقاومة للماء IP67 و NEMA 4X
  • طلاء مسحوق بوليستر مرتبط حرارياً، مقاومة للتآكل بمستوى C3 مع اختبار رش الملح لمدة 1000 ساعة
  • محرك غير متزامن من نوع قفص السنجاب مغلق بالكامل شديد التحمل مع حماية من الحمل الزائد الحراري، معدل تشغيل 80%، عزل من الفئة F.
  • أكثر من 10000 دورة فتح/إغلاق كاملة بعزم دوران مقنن.
  • جميع تروس معدنية مع دودة ذاتية القفل، تبقى في آخر موضع معروف عند فقدان الطاقة، لا حاجة لمكابح إضافية
  • أداء عالمي رائد في التوافق الكهرومغناطيسي، اختبار اندفاع 2500 فولت، اختبار EFT 4000 فولت، اختبار ESD 4000 فولت
  • مؤشر بصري لوضع الصمام/مؤشر مسطح أو محدب متاح
  • تشغيل يدوي قياسي بمفتاح ربط أو عجلة يدوية
  • تركيب متعدد الفلنجات ISO5211
  • معتمد من CSA وفقًا لـ UL 429 و CSA C22.2/علامة CE/متوافق مع RoHS 3

الوصف

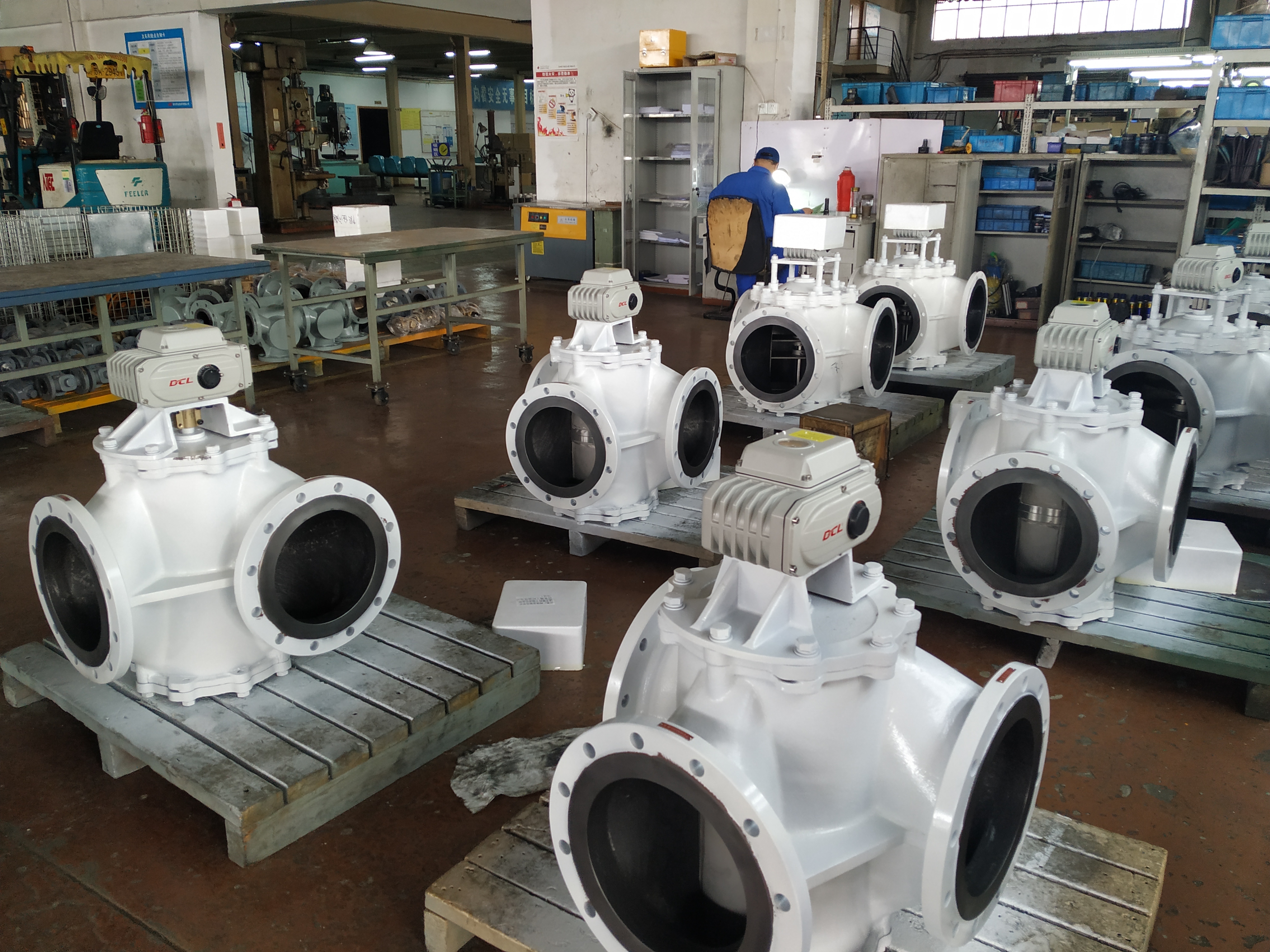

تم تصميم المشغلات الكهربائية البحرية المدمجة من DCL لتتوافق مع صمامات الكرة وصمامات الفراشة والصمامات ثلاثية الاتجاه في أنظمة التبريد وتنظيم درجة الحرارة على متن السفن. تشمل التطبيقات النموذجية دوائر المياه العذبة ومياه البحر وزيوت التشحيم التي تخدم مجموعات المولدات ومحركات الديزل ومعدات التوربينات.

يوفر تصميم ربع الدورة واجهات تركيب ISO 5211 للصمامات المتوافقة. تتلقى التكوينات التعديلية أوامر التحكم وتحرك الصمام إلى الفتح المطلوب. تحدد وثائق المنتج خطأ تحديد الموضع الأساسي لا يزيد عن ±1% وخطأ التكرار لا يزيد عن 1%. يعتمد أداء التحكم الفعلي في درجة الحرارة أيضًا على خصائص تدفق الصمام وأجهزة الاستشعار ومنطق التحكم وحمل النظام.

يدعم الهيكل المدمج من سبائك الألومنيوم التكامل في حزم معدات السفن. يجب تأكيد حماية الغلاف والطلاء والتشغيل اليدوي والتوافق الكهرومغناطيسي للنموذج المحدد لمطابقة الرطوبة والتعرض للملح وظروف طاقة السفينة. بالنسبة لدوائر مياه البحر، تتطلب مواد جسم الصمام والمكونات الداخلية والأختام تقييمًا منفصلاً لتوافق الوسائط.

شاركت DCL في صياغة المعايير الصينية لصمامات الفراشة وصمامات الكرة التي يتم التحكم فيها كهربائيًا للسفن. يجب التحقق من أي موافقة من جمعية التصنيف مقابل الشهادة الصالحة لتجميع الصمام الكامل المورد. لا ينبغي تقديم الموافقات التي تحملها تجميعات الصمامات الخاصة بالعميل كشهادة للمشغل وحده.

المواصفات

نوع المشغل الوقت/عزم الدوران القياسي الوقت/عزم الدوران الاختياري زاوية الدوران (المدى الأقصى) الوزن الإجمالي مصدر الطاقة دائرة التحكم المختارة
DCL-02 15 ثانية/18 نيوتن متر 7 ثوانٍ/9 نيوتن متر 60 ثانية/18 نيوتن متر 0~90 درجة قابلة للتعديل 1.2 كجم تيار مستمر 12 فولت/تيار مستمر 24 فولت/تيار متردد 24 فولت تيار متردد 110 فولت/تيار متردد 220 فولت أنواع A/B/E/G
DCL-05 20 ثانية/50 نيوتن متر 4 ثوانٍ/20 نيوتن متر 10 ثوانٍ/30 نيوتن متر 60 ثانية/50 نيوتن متر 0~360 درجة قابلة للتعديل 2.5 كجم تيار مستمر 12 فولت/تيار مستمر 24 فولت/تيار متردد 24 فولت تيار متردد 110 فولت/تيار متردد 220 فولت/تيار متردد 380 فولت أنواع A/B/C/D/E/F/G/H
DCL-10 30 ثانية/100 نيوتن متر 15 ثانية/50 نيوتن متر 60 ثانية/100 نيوتن متر 0~360 درجة قابلة للتعديل 4.5 كجم تيار مستمر 12 فولت/تيار مستمر 24 فولت/تيار متردد 24 فولت تيار متردد 110 فولت/تيار متردد 220 فولت/تيار متردد 380 فولت أنواع A/B/C/D/E/F/G/H
DCL-20 30 ثانية/200 نيوتن متر 15 ثانية/100 نيوتن متر 60 ثانية/200 نيوتن متر 0~90 درجة قابلة للتعديل 9 كجم تيار مستمر 24 فولت/تيار متردد 24 فولت تيار متردد 110 فولت/تيار متردد 220 فولت/تيار متردد 380 فولت أنواع A/B/C/D/E/F/G/H
DCL-40 30 ثانية/400 نيوتن متر 15 ثانية/200 نيوتن متر 60 ثانية/400 نيوتن متر 9.5 كجم
DCL-60 45 ثانية/600 نيوتن متر
10 كجم
DCL-100 30 ثانية/1000 نيوتن متر 15 ثانية/500 نيوتن متر 0~90 درجة قابلة للتعديل 19 كجم تيار مستمر 24 فولت/تيار متردد 110 فولت/تيار متردد 220 فولت/تيار متردد 380 فولت أنواع A/B/C/D/E/F/H
DCL-200 90 ثانية/2000 نيوتن متر
19.5 كجم
DCL-300 110 ثانية/3000 نيوتن متر
20 كجم
قائمة معلمات الأداء لنوع التعديل (النوع E)
DCL-10GE 30 ثانية/0~100 نيوتن متر 15 ثانية/0~100 نيوتن متر 0~90 درجة قابلة للتعديل 4.5 كجم تيار مستمر 24 فولت ±10% نوع GE
DCL-40GE 30 ثانية/100~600 نيوتن متر 15 ثانية/100~400 نيوتن متر 9.5 كجم
نوع المشغل صمام الفراشة (≤PN1.0MPa) صمام الكرة (≤PN1.6MPa) صمام التهوية (≤PN0.1MPa)
DCL-02 ≤DN40 ≤DN32
DCL-05 DN50~65 DN40 DN50~80
DCL-10 DN80~100 DN50~65 DN100~200
DCL-20 DN125~150 DN80~100 DN250~300
DCL-40 DN200 DN125 DN350~450
DCL-60 DN250 DN150 DN500~600
DCL-100 DN300 DN200 DN700~800
DCL-200 DN350~400 DN250 DN900
DCL-300 DN450~600 DN300~350 DN1000~1200
