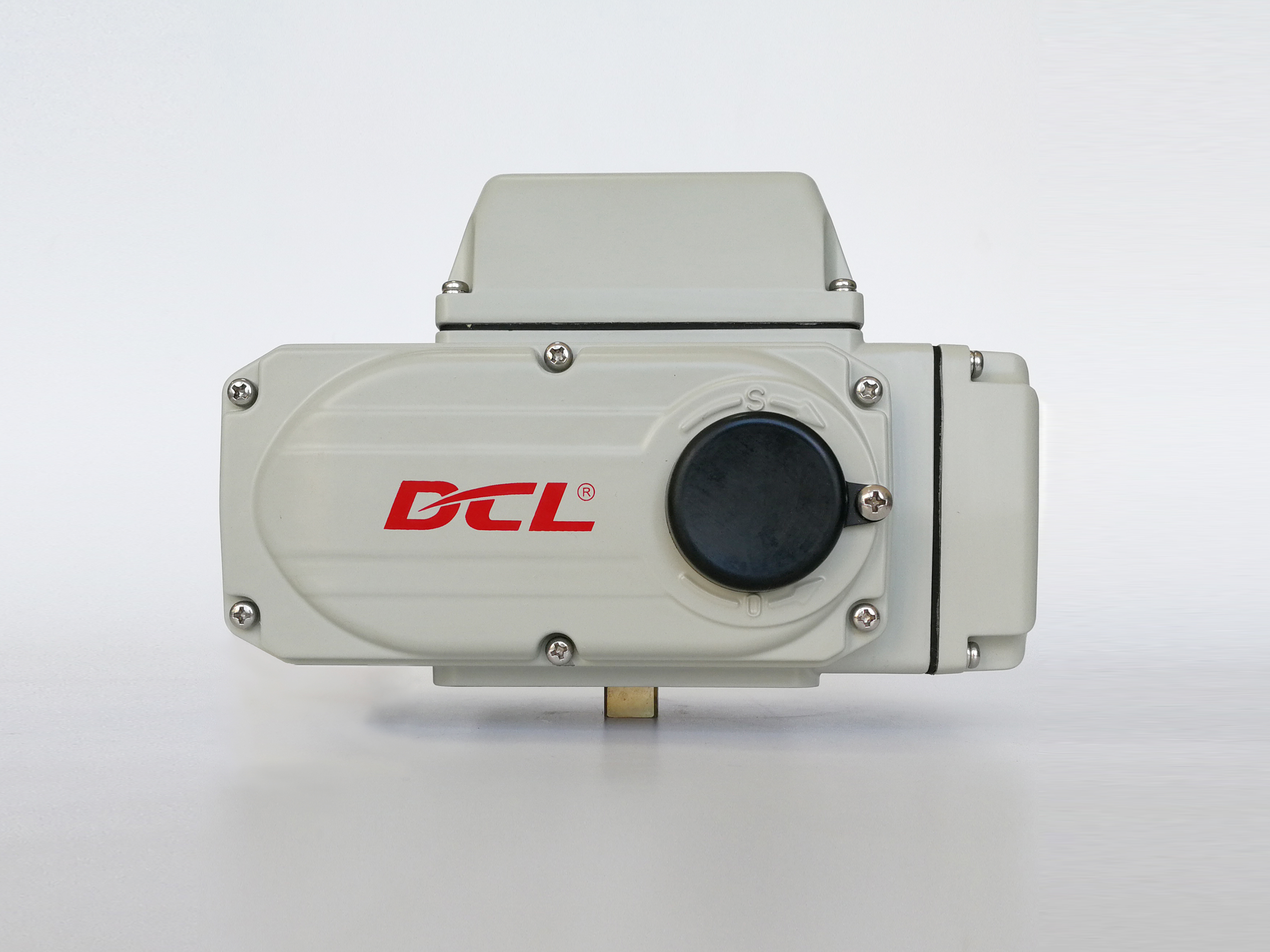

مشغل كهربائي سريع الفتح IP67 2-8 ثانية 25-80 نيوتن متر
تفاصيل المنتج
| اسم | مشغل كهربائي مفتوح وإغلاق سريع | مزود الطاقة | 24VAC/110VAV/220VAC/380VAC/24VDC |
|---|---|---|---|
| يكتب | مشغل سريع السرعة | عملية | 1/4 تشغيل التشغيل |
| درجة الحماية | IP67 | حياة | أكثر من 10000 مرة دورة الحياة |
| إبراز | مشغل كهربائي سريع الفتح IP67,مشغل كهربائي بعزم دوران 25-80 نيوتن متر,مشغل سريع الفتح 2-8 ثوانٍ |
||
منتوج وصف
خصائص المنتج DCL-K10
-
متوفرة في 25 Nm / 2s و 50 Nm / 4s و 80 Nm / 8s.
-
مسار قابل للتعديل 0 ≈ 90 ° ؛ أوقات التشغيل تستند إلى مسار كامل 90 °.
-
يدعم DC24V و AC24V و AC110V و AC220V و AC380V.
-
دائرة التحكم من النوع G للعمل في DC24V.
-
دوائر التحكم من النوع A/B لـ AC24V و AC110V و AC220V.
-
دائرة تحكم ثلاثية المراحل من النوع H لـ AC380V.
-
IP67 كمعيار، مع IP68 اختياري.
-
نطاق درجة الحرارة المحيطة من -25 درجة مئوية إلى +55 درجة مئوية.
-
ISO 5211 F05/F07 واجهات التثبيت المباشر.
-
9 × 9، 11 × 11 و 14 × 14 مم خيارات محرك مربع.
-
اثنان من أجهزة توصيل الكابلات المقاومة للطقس G1/2 لتوصيل الكهرباء والإشارات
-
سخان مضاد للتكثيف الاختياري، مؤشر القبة والتشغيل اليدوي.
المواصفات الرئيسية
| المعلم | مواصفات DCL-K10 |
|---|---|
| وقت الافتتاح السريع / عزم الدوران | 25 Nm/2 s؛ 50 Nm/4 s؛ 80 Nm/8 s |
| أساس وقت التشغيل | ضربة كاملة 0 ′ 90 ° |
| زاوية السفر | قابلة للتعديل 0 ̊90° |
| إمدادات الطاقة | DC24V، AC24V، AC110V، AC220V، AC380V |
| قوة المحرك | 25 واط للنسخ المترددة و الرئيسية من التيار المتردد؛ 15 واط للاتجاه المتردد 380 فولت |
| دائرة التحكم | DC24V: النوع G؛ التيار المتردد أحادي المرحلة: النوع A/B؛ AC380V: النوع H |
| تصنيف الحجرة | معايير IP67; IP68 اختياري |
| درجة حرارة البيئة | -25°C إلى +55°C |
| الوزن الإجمالي | حوالي 4.5 كجم |
| توجيه التثبيت | 360 درجة |
| مدخلات الكابلات | اثنان من أجهزة توصيل الكابلات المقاومة للطقس G1/2 |
| شاشة تركيب | ISO 5211 F05/F07 |
| مربع القيادة | 9×9، 11×11 أو 14×14 ملم |
| ارتفاع الجذع المسموح به | ≤19 ملم |
| وظائف اختيارية | سخان مكافحة التكثيف، مؤشر القبة، تشغيل يدوي |
وصف المنتج
DCL-K10 هو جهاز تشغيل كهربائي سريع الانفتاح لصمامات ربع الدوران الصغيرة والمعدات الآلية التي تتطلب وقت استجابة قصير محدد.التكوينات المتاحة توفر ضربة كاملة 90 درجة في 25 نسم في ثانيتين، 50 نيم في أربع ثوان أو 80 نيم في ثماني ثوان.
خيارات إمدادات الطاقة تشمل DC24V و AC24V و AC110V و AC220V و AC380V. دائرة التحكم تعتمد على الإمدادات: يتم استخدام النوع G لDC24V ،النوع A/B للنسخ المترددة أحادية المرحلة المدرجة ونوع H للعمل ثلاثي المرحلة AC380V.
يحتوي جهاز التشغيل على واجهات التثبيت المباشر من ISO 5211 F05 / F07. IP67 هو القياسية، IP68 اختيارية، ومجموعة درجة الحرارة المحيطة المعلنة هي -25 ° C إلى +55 ° C.اثنين من أجهزة توصيل الكابلات G1/2 المقاومة للطقس تفصل الأسلاك الكهربائية والإشارة.
الدوران المتاح يرتبط مباشرة بوقت التشغيل. يوفر الإصدار الثاني 25 Nm ويجب ألا يوصف بأنه محرك تشغيل 80 Nm لمدة ثانيتين.يجب اختيار التكوين الصحيح وفقًا لحد أقصى عزم العمل للصمام ووقت الاستجابة المطلوب.
يذكر في وثائق المنتج أن نطاق فتح سريع غير مناسب لفمامات الفراشة أو الفمامات الأخرى التي تتطلب جهاز تشغيل ذاتية القفل.يجب على المهندسين تأكيد أن عزم الدوران في العملية لا يمكن أن تعكس القيادة على الصمام وتحقق من شاشة التركيب، محرك مربع و ارتفاع سيقان الصمام.
