CSA IP67 18Nm المحرك الكهربائي ذو الدورة الربع
تفاصيل المنتج
| الوقت القياسي/عزم الدوران | 15S/18nm | وقت الاختياري/عزم الدوران | 7S/9nm 60s/18nm |
|---|---|---|---|
| الوزن الإجمالي | 1.2 كجم | مزود الطاقة | 24VAC/110VAC/220VAC |
| قوة المحرك | 6 واط | درجة الحرارة المحيطة | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° f |
| زاوية التثبيت | 360 درجة | درجة الحماية | IP67 NEMA4/4X |
| إبراز | جهاز التشغيل الكهربائي CSA IP67,جهاز تشغيل ربع الدوران من نوع صغير,جهاز تشغيل كهربائي ضيق 18Nm |
||
منتوج وصف
خصائص المنتج
-
قوة إنتاجية قياسية 18 نسم مع وقت تشغيل 15 ثانية.
-
أقصى عزم الدوران 24 Nm.
-
تكوينات تشغيل اختيارية 7 s/9 Nm و 30 s/25 Nm.
-
0 ̊ 90 ° قابل للتعديل للصمامات الكرة والفراشة الصغيرة.
-
تصميم مضغوط 1.2 كجم للمعدات ذات مساحة تركيب محدودة.
-
حجرة IP67 مع نطاق درجة الحرارة المحيطة من -25 °C إلى +55 °C.
-
مصادر الطاقة DC12V و DC24V و AC24V و AC110V و AC220V حسب الطراز.
-
خيارات تشغيل وإطفاء وموقف متوسط وتعديل التحكم.
-
إيزو 5211 F03، F04 و F05 واجهات التثبيت المباشر.
-
خيارات محرك مربع 9 × 9 ملم و 11 × 11 ملم لأغصان الصمامات تصل إلى 16 ملم.
-
التثبيت من خلال 360 درجة واتصال كابل سبعة نواة.
وصف المنتج

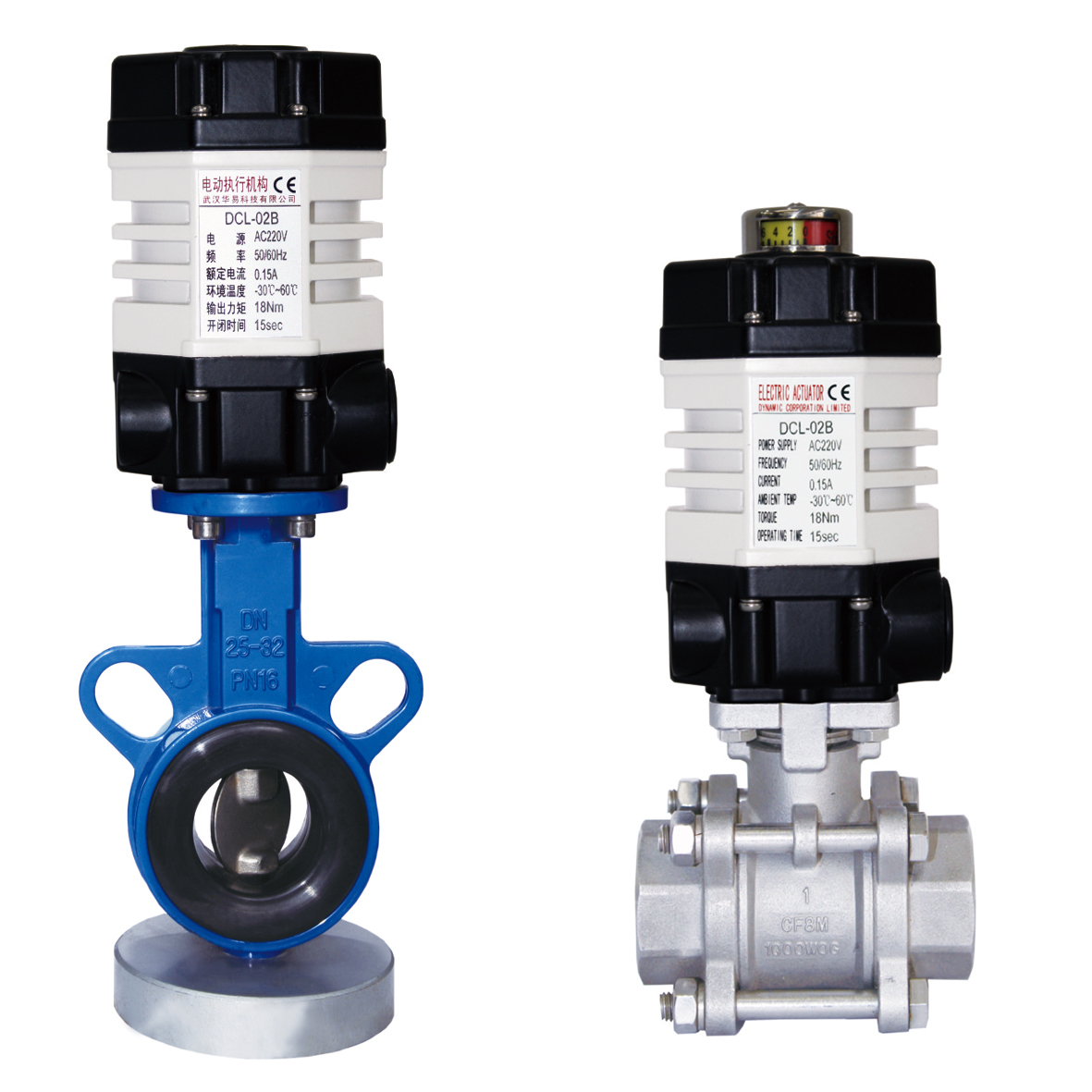

DCL-02 هو محرك كهربائي صغير ربع الدوران يزن حوالي 1.2 كجم. تم تصميمه لصمامات الكرة الصغيرة ،صمامات الفراشة وغيرها من الأجهزة التي تتطلب حركة دورانية قابلة للتعديل 090 درجة.
يقدم تكوينه القياسي عزم الدوران الخارجي 16 Nm مع وقت تشغيل 15 ثانية ، في حين أن أقصى عزم الدوران المدرج هو 24 Nm.تشمل التكوينات الاختيارية 7 ثواني عند 9 Nm و 30 ثانية عند 25 Nm، مما يسمح بتطابق سرعة التشغيل مع متطلبات عزم الدوران في الصمام.
يحتوي جهاز التشغيل على حجرة IP67 ومدى درجة حرارة المحيط المعلن من -25 °C إلى + 55 °C. التطبيقات النموذجية تشمل معالجة المياه ، HVAC ، أتمتة المباني ، أنظمة مياه الحريق ،المعدات الصناعية وأنظمة الأنابيب الآلية الصغيرة.
تتوفر واجهات ISO 5211 F03 و F04 و F05 للتركيب المباشر مع مربعات محرك 9 * 9 مم أو 11 * 11 مم. يصل ارتفاع جذع الصمام المسموح به إلى 16 مم.يجب التحقق من أبعاد الجذع والدوران الفعلي قبل الطلب بدلاً من اختيار جهاز التشغيل حسب قطر الصمام الاسمي وحده.
اعتمادا على دائرة إمدادات الطاقة والتحكم ، يمكن أن يوفر DCL-02 تشغيل التشغيل أو التحكم في الموقف المتوسط أو التحكم في تعديل الطاقة. تشمل مصادر الطاقة المتاحة DC12V ، DC24V ، AC24V ،AC110V و AC220V، مما يجعل المحرك مناسبًا للمعدات المدمجة وأنظمة أتمتة الصمامات منخفضة الجهد.
المواصفات
| معايير الأداء | |||||
| النوع | DCL-02 | ||||
| القوة | DC24V | AC24V | AC110V | AC220V | DC12V |
| قوة المحرك | 8W | 6W | 6W | 6W | 8W |
| التيار المسموح به | 0.7أ | 1.3أ | 0.3أ | 0.15أ | 1.6أ |
| الوقت القياسي / عزم الدوران | 15S/18Nm | ||||
| الوقت الاختياري / عزم دوران | 7S/9Nm 60S/18Nm | ||||
| زاوية الدوران أو الدوران | 0 ¢ 900 | ||||
| دائرة التحكم المتاحة | النوع G | النوع A،B | النوع A،B،E، | ||
| الوزن الإجمالي | 1.2 كجم | ||||
| المقاومة العازلة | 100MΩ/250VDC | 100MΩ/500VDC | |||
| مقاومة فئة الجهد | 500 فولت 1 دقيقة | 1500VAC دقيقة واحدة | |||
| فئة الحماية | IP67 | ||||
| زاوية التثبيت | 3600في أي زاوية | ||||
| واجهة كهربائية | كابل 7 نواة للاتصال | ||||
| درجة الحرارة المحيطة | -25 ̊+55 ̊C | ||||
| فيوز | 2A | 3A | 1A | 1A | |
الخصائص
- تشغيل ربع دورة
- اثنين من مفاتيح الحد الإضافية لتأكيد وضع الصمام
- غطاء الألومنيوم الصلب ذو الضغط العالي مع مقاومة الطقس IP67 و NEMA 4X
- المحرك غير المتنفّس ذو عزم تشغيل عال وقوة تجاهل صغيرة
- كل المعدن القطار معدات القفل الذاتي، يبقى في آخر موقع معروف مرة واحدة فقدان الطاقة
- مؤشر موقع الصمام / مؤشر مسطح أو مؤشر منحرف متاح
- التحكم اليدوي
- المعيار ISO5211 التثبيت المباشر
- معتمدة CSA حسب UL 429 و CSA C22.2، علامة CE
