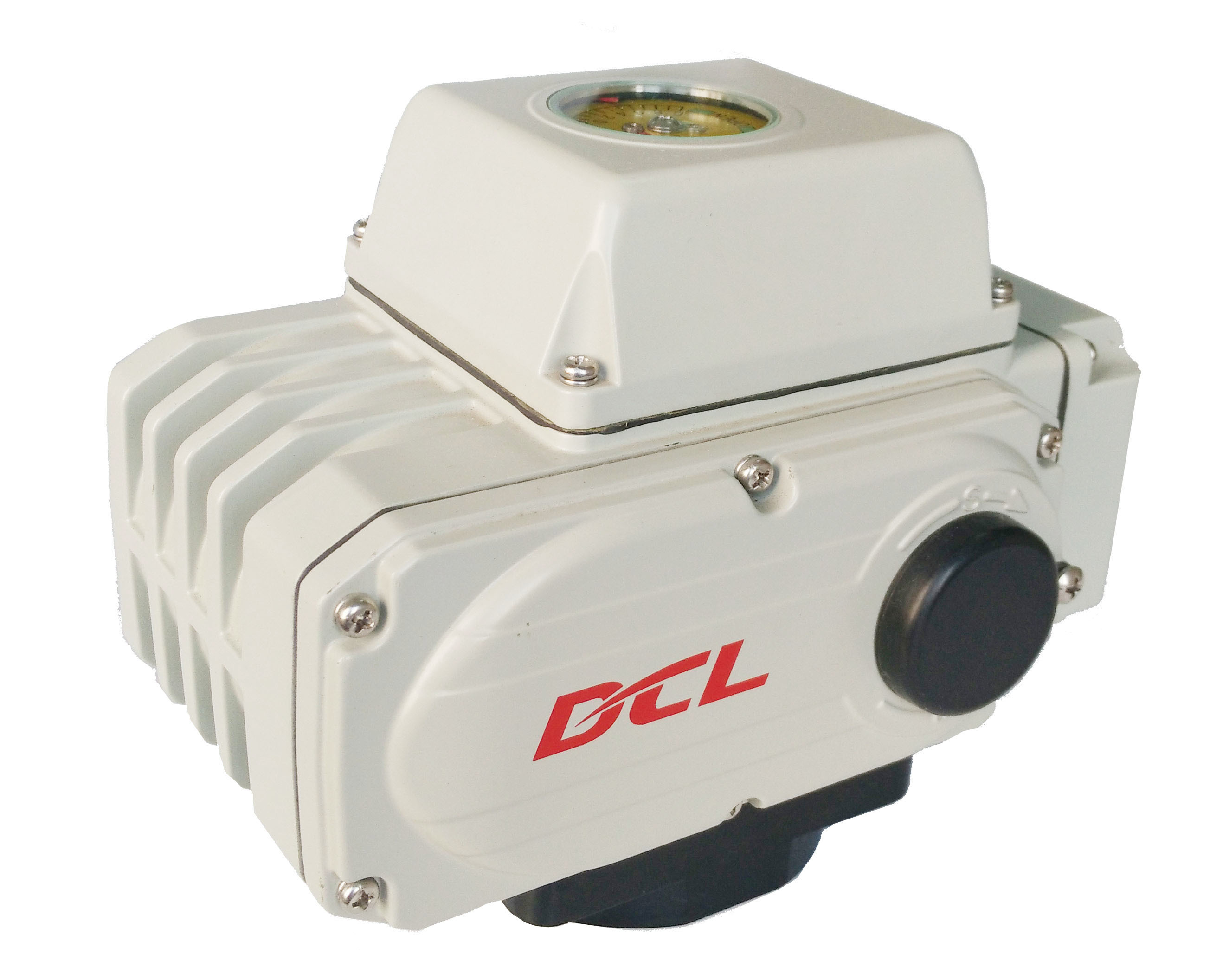

IP67 مضاد للأرصاد الجوية المحرك الكهربائي ربع الدوران 16 ∼ 3000 ن.م.
تفاصيل المنتج
| مزود الطاقة | 24VAC/110VAV/220VAC/380VAC/24VDC | زاوية التثبيت | 360 درجة |
|---|---|---|---|
| الوقت القياسي/عزم الدوران | من 15 إلى 75s/18nm إلى 2500nm/160in.lbs إلى 22125in. lbs | الوزن الإجمالي | 1.2 كجم إلى 20 كجم |
| قوة المحرك | 6W إلى 140W | درجة الحرارة المحيطة | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° f |
| درجة الحماية | IP67 NEMA4/4X | ||
| إبراز | جهاز تشغيل كهربائي مقاوم للأحوال الجوية IP67,محرك ربع الدوران 16-3000 Nm,محرك تشغيل كهربائي مضغوط مع ضمان |
||
منتوج وصف
خصائص المنتج
- عزم الدوران الخارجي القياسي من 16 إلى 3000 Nm، مع أقصى عزم الدوران من 24 إلى 3900 Nm.
- حجرة IP67 كمعيار ، مع IP68 متوفرة على التكوينات المختارة.
- نطاق درجة الحرارة المحيطة من -25 درجة مئوية إلى +55 درجة مئوية.
- مصممة للصمامات الكروية والصمامات الفراشة وغيرها من تطبيقات ربع الدوران.
- واجهة ISO 5211 للتركيب المباشر ، مع أبعاد الجهاز والحركة حسب النموذج.
- متوفرة مع تشغيل وإيقاف، ردود فعل الموقف أو ضبط التحكم.
- تتقبل الإصدارات المعدلة مدخلات 420 mA أو 1 5 VDC أو 2 10 VDC وتوفر ردود فعل 4 20 mA.
- خطأ تعديل أساسي لا يزيد عن ± 1٪ ، مع خطأ قابلية التكرار لا يزيد عن 1٪.
- مصادر الطاقة DC12V و DC24V و AC24V و AC110V و AC220V و AC380V حسب الطراز.
- خيار Modbus RTU، حماية الزمن الزائد، التدفئة المضادة للتكثيف، التشغيل اليدوي والعودة الآمنة.
- توفر النماذج المختارة التي يتم فتحها بسرعة وقت تشغيل 90 درجة قصير من ثانيتين عند عزم دوران محدد.
- تشغيل دورة 1/4 مع قيود ميكانيكية
- صمام الكرة الآلي وصمام الفراشة لضبط أو قطع التدفق
- جميع الذهب سبائك الدودة قطاع معدات متينة جدا ومقاومة لارتباك القوة العالية
- أكثر من 10000 مرة دورات حياة كاملة مفتوحة ومغلقة مع حمولة مقياسية كاملة مع معدل العمل 80٪
- الحجم المدمج للمساحة الحدودية مع الهيكل المقاوم للأحوال الجوية IP67 / نوع 4X سبيكة الألومنيوم
- صلبة من سبيكة الألومنيوم مع غطاء البوليستر المرتبط حراريًا
- قطار معدات معدنية بالكامل مع معدات الدودة ذاتية القفل
- مؤشر موقع الصمام البصري
- مفاتيح الحد الكهربائية اثنين لتأكيد وضع الصمام، لا حاجة إلى مكابح إضافية
- (ألن) تولي التحكم اليدوي
- قائمة CSA/متوافقة مع UL/علامة CE/مختبر RoHS 3.0
- تحديث: حصلت طرازات إمدادات الطاقة DC12V DCL-02 وDCL-05 وDCL-10 وDCL-20 على شهادة CSA.
- تحديث: طرازات إمدادات الطاقة DC24V DCL-100/200/300 قد حرمت من شهادة CSA.
وصف المنتج
محرك الكهرباء المقاوم للطقس DCL ربع دورة مصمم لأتمتة الصمامات في معالجة المياه، أنظمة مياه الصرف الصحي، HVAC، أتمتة المباني، توليد الطاقة، المعدات البحرية،معالجة الورق والتطبيقات الصناعية العامة.
تشمل المجموعة النماذج من DCL-02 إلى DCL-300 ، مع عزم دوران خروجي قياسي من 16 إلى 3000 نسمة. IP67 هو القياسية على مجموعة المنتجات الرئيسية ، في حين أن IP68 متوفرة على التكوينات المختارة.نطاق درجة الحرارة المحيطة المعلن هو -25°C إلى +55°C.
تتوفر واجهات الصمام المباشر حسب المعيار ISO 5211 للصمامات الكرة والصمامات الفراشة والصمامات الدوارة الأخرى المتوافقة.يجب التحقق من ارتفاع جذع الصمام والدوران التشغيلي المطلوب قبل الطلب.
تشمل تكوينات التحكم تشغيل التشغيل ، ردود الفعل عن طريق الاتصال السلبي ، ردود الفعل عن المقاومة ، والتحكم في تعديل. تتقبل الإصدارات المعدلة 4 ′′ 20 mA ،1 ′′5 VDC أو 2 ′′10 VDC الأوامر وتوفير 4 ′′20 mA موقف صمام ردود الفعلالخطأ الأساسي المحدد لا يزيد عن ± 1 ٪ ، مع خطأ التكرار لا يزيد عن 1 ٪.
وتشمل الوظائف الاختيارية مكافحة التكثيف لبيئات رطبة، اتصالات Modbus RTU، حماية الزمن الزائد، التشغيل اليدوي وإعادة الطاقة المخزنة آمنة ضد الفشل.لا ينبغي تفسير IP68 على أنه موافقة للخدمة الدائمة تحت الماء ما لم يتم تأكيد عمق الغوص والمدة المطلوبة بشكل منفصل.
المواصفات
| نوع جهاز التشغيل | الوقت القياسي / عزم الدوران | الوقت الاختياري / عزم دوران | زاوية الدوران ((max.range) | الوزن الإجمالي | إمدادات الطاقة | دائرة التحكم المختارة |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° قابل للتعديل | 1.2 كجم | إضافةً إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى | أنواع A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° قابل للتعديل | 2.5 كجم | إضافةً إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة. | أنواع A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° قابل للتعديل | 4.5 كجم | إضافةً إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة إلى إضافة. | أنواع A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° قابل للتعديل | 9 كجم | DC24V/AC24V AV110V/AC220V/AC380V | أنواع A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 كجم | |||
| DCL-60 | 45S/600Nm | 10 كجم | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° قابل للتعديل | 19 كجم |
DC24V/AC110V/ AC220V/AC380V |
أنواع A/B/C/D/E/F/H |
| DCL-200 | 90S/2000Nm | 19.5 كجم | ||||
| DCL-300 | 110S/3000Nm | 20 كجم | ||||
| معايير الأداء قائمة نوع التحكم ((نوع E) | ||||||
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° قابل للتعديل | 4.5 كجم | DC24V ± 10% | النوع GE |
| DCL-40GE | 30S/100 ~ 600Nm | 15S/100 ~ 400Nm | 9.5 كجم | |||
