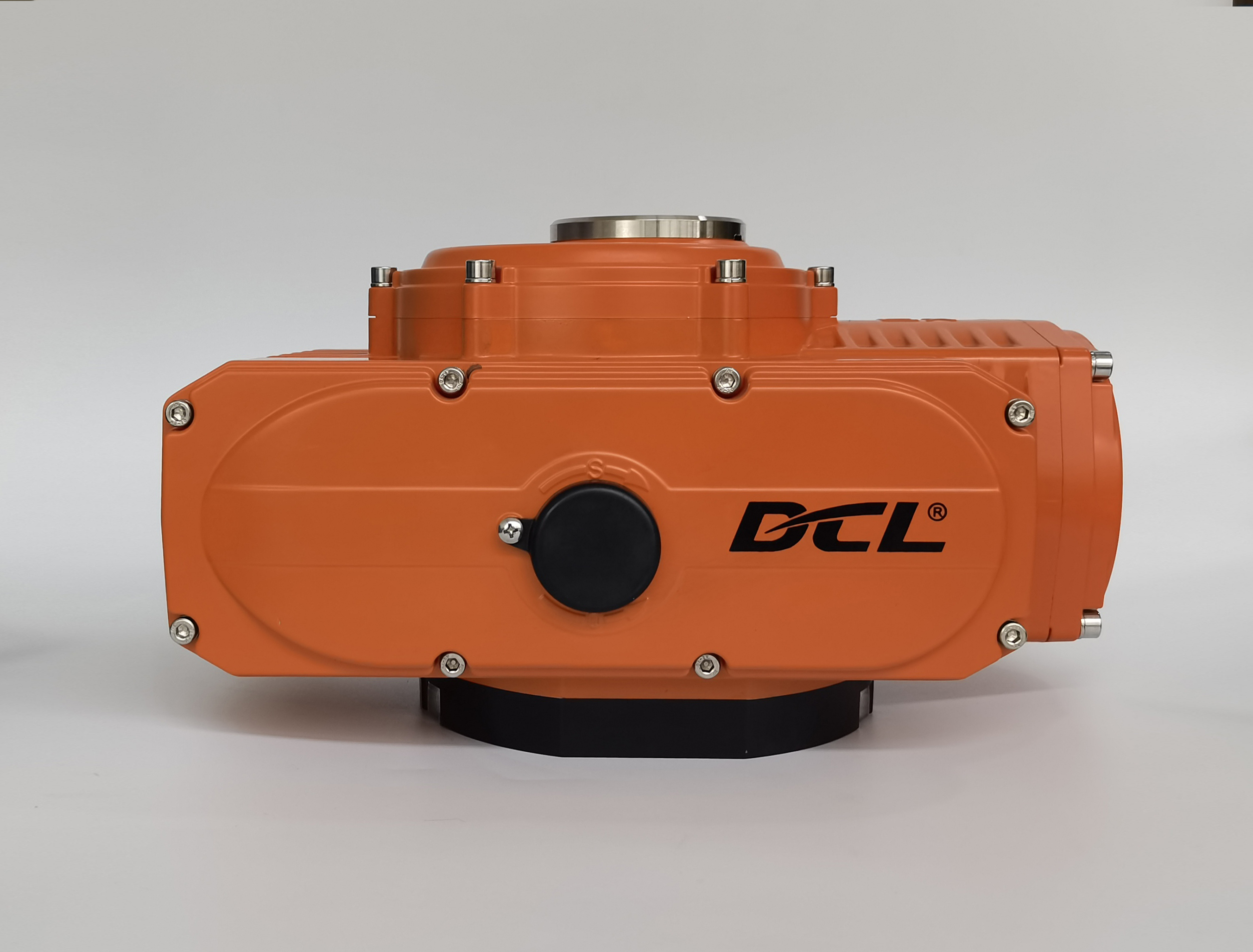

CSA IP68 DC24V 1000Nm 2000/3000Nm مفاعل صمام مضاد للانفجار

• زاوية الدوران ≥360 درجة قابلة للتعديل باستخدام مفاتيح الحد الكهربائية
• درجة مقاومة للانفجار ExdIICT4 لنظام المنطقة والمجموعة C، D T4 لنظام Division
• مؤشر موضع الصمام البصري من الفولاذ المقاوم للصدأ مع عدسة زجاجية مقسى مقاس 10 مم
• غلاف صلب من سبائك الألومنيوم المصبوب لمقاومة الضغط الانفجاري العالي بالداخل
• محرك غير متزامن ذو قفص سنجابي شديد التحمل مع معالجة للحريق
• التجاوز اليدوي بمقبض Allen/العجلة اليدوية اختياري
• ختم زيت هيكلي مزدوج الشفة وختم على شكل حرف O لضمان درجة الحماية إلى IP68
• معيار ISO 5211 التثبيت المباشر
• التحديث: حصلت نماذج مصدر الطاقة DC24V DCL-Ex100 وDCL-Ex200 وDCL-Ex300 على شهادة CSA.

حصلت المجموعة الكاملة من المحركات الكهربائية المقاومة للانفجار DCL على شهادة CSA.

المحرك الكهربائي المقاوم للانفجار DCL-Ex100 عبارة عن جهاز قيادة سائل للخدمة الشاقة ربع دورة تم تصميمه خصيصًا للمناطق القابلة للاشتعال والانفجار عالية الخطورة، ويتميز بزاوية دوران قابلة للتعديل تتراوح من 0 إلى 90 درجة. يعمل هذا الطراز في ظل الظروف القياسية، وينتج عزم دوران يبلغ 1000 نيوتن متر (مع أوقات سفر تبلغ 30 ثانية أو 50 ثانية) ويوفر أقصى احتياطي من عزم الدوران يصل إلى 1300 نيوتن متر، مما يسمح له بتشغيل صمامات الفراشة حتى DN300 أو الصمامات الكروية حتى DN200 بسلاسة. لتحمل بيئات البتروكيماويات والنفط والغاز القاسية، يستخدم الغلاف القوي تقنية وصلة مقاومة للاشتعال لبدل التماس الدائري الدقيق؛ فهو لا يحقق تصنيف IP68 للحماية المادية تحت الماء فحسب، بل يحمل أيضًا شهادات السلامة العالمية الشاملة، بما في ذلك ATEX/IECEx (Ex db h IIC T4 Gb وEx h tb IIIC T135°C Db) وCSA في أمريكا الشمالية (الفئة I، القسم 1، المجموعات C وD T5/T6). فيما يتعلق بالتكامل الميكانيكي والتحكم الكهربائي، تم تجهيز هذه الوحدة المدمجة التي يبلغ وزنها 14.5 كجم بقاعدة تركيب مباشرة متوافقة مع ISO5211 (توفر حواف F10/F12 ومحركات مربعة مقاس 22×22 مم أو 27×27 مم لارتفاع ساق الصمام ≥40 مم) وتدعم مدخلات الطاقة المتنوعة مثل DC24V (113 وات)، وAC110V/220V (120 وات)، وAC380V. (90 واط). اعتمادًا على متطلبات أتمتة الموقع، يمكن للفرق الهندسية تكوين المشغل باستخدام وحدة تحكم مؤازرة تناظرية بقدرة 4-20 مللي أمبير، أو واقي عزم الدوران الزائد، أو سخان إزالة الرطوبة PTC، أو اتصال Modbus، أو وحدة إرجاع آمنة من الفشل، مما يؤدي إلى تشكيل حلقة تحكم في السلامة عالية الدقة ولا تحتاج إلى صيانة في درجات حرارة محيطة معقدة تتراوح من -25 درجة مئوية إلى +55 درجة مئوية.
