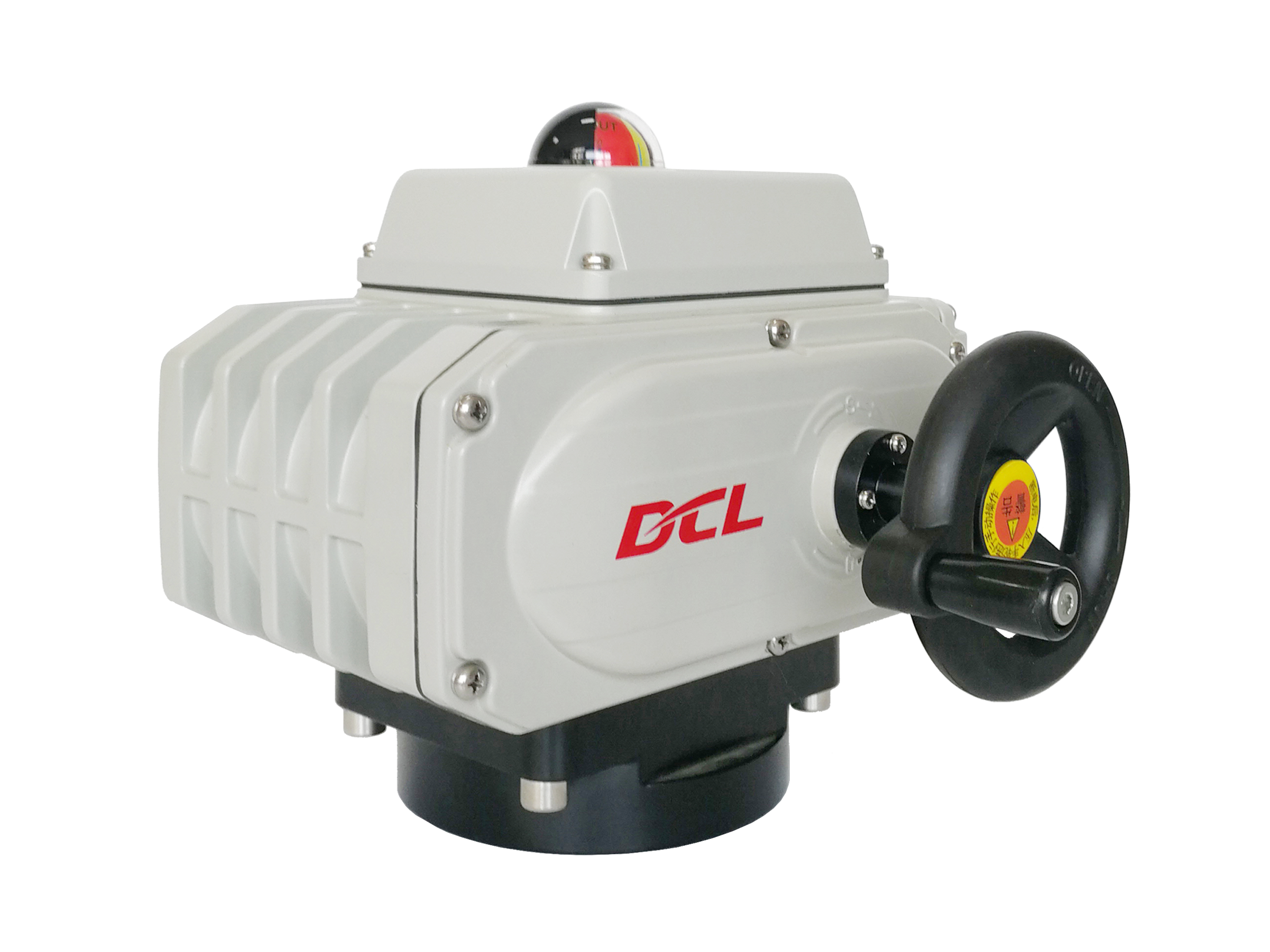

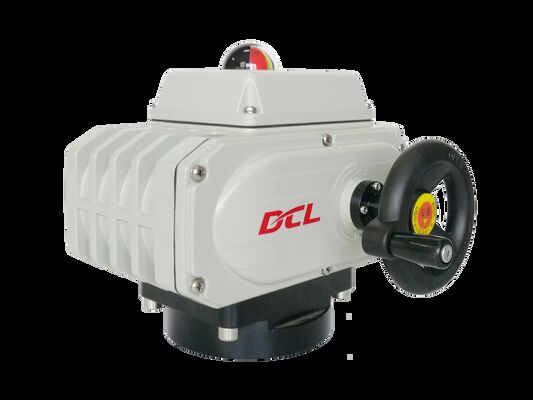

CSA ISO5211 AC220V 200Nm محرك الكهرباء الذكية ذاتية المعايرة
تفاصيل المنتج
| مزود الطاقة | 24VAC/110VAV/220VAC/380VAC | قوة المحرك | 6W إلى 140W |
|---|---|---|---|
| عزم الدوران القياسي | 50nm إلى 2500nm/442in.lbs إلى 22125in.lbs | الوقت القياسي | 20s إلى 75S |
| إشارة الإدخال | 4-20MADC/1-5VDC/2-10VDC | إشارة الإخراج | 4-20MADC |
| درجة الحماية | IP67 NEMA4/4X | الوزن الإجمالي | 1.2 كجم إلى 20 كجم |
| درجة الحرارة المحيطة | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° f | زاوية التثبيت | 360 درجة |
| إبراز | أجهزة التشغيل الكهربائية CSA ISO5211,محرك التشغيل الذكي ذو المعايرة الذاتية,محرك AC220V 200Nm,self-calibrating smart actuator,AC220V 200Nm actuator |
||
منتوج وصف
مشغل كهربائي ذكي ذاتي المعايرة مع وحدة تحديد المواقع / خطأ التكرار ≤ 1٪
الميزات
- ربع دورة مع حدود ميكانيكية
- تصميم فريد مدمج للمحرك / حزمة التحكم / السكن بحجم صغير جدًا ومظهر جميل
- حماية من عزم الدوران الزائد عن طريق وظيفة اختبار عزم الدوران لوحدة التحكم الذكية المعبأة بالكامل
- EMC عالي الأداء مع اختبارات EFT و ESD وارتفاع الجهد للمحول الكهربائي
- محرك شديد التحمل مع حماية من الحمل الزائد الحراري
- غلاف من سبائك الألومنيوم مقاوم للعوامل الجوية مع طلاء بوليستر مرتبط حرارياً
- مؤشر موضع الصمام / مؤشر مسطح أو مؤشر محدب متاح
- إخراج إشارة 4-20mA لموضع الصمام
- وظيفة المعايرة الذاتية وفحص المشاكل الذاتي
- تركيب صمام متعدد الفلنجات ISO5211 قياسي
- تشغيل يدوي بمفتاح ربط أو عجلة يدوية
- شهادة CSA وفقًا لمعيار UL و CSA / علامة CE / اجتازت RoHS 3.0
المواصفات
| النوع | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| الطاقة | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| عزم الدوران الناتج | 50 نيوتن متر | 100 نيوتن متر | 200 نيوتن متر | 400 نيوتن متر | 600 نيوتن متر | 1000 نيوتن متر | 2000 نيوتن متر | 3000 نيوتن متر |
| وقت التشغيل | 20 ثانية | 30 ثانية | 30 ثانية | 30 ثانية | 45 ثانية | 30 ثانية | 90 ثانية | 110 ثانية |
| زاوية الدوران | 0-90 درجة | 0-90 درجة | 0-90 درجة | 0-90 درجة | 0-90 درجة | 0-90 درجة | 0-90 درجة | 0-90 درجة |
| قوة المحرك | 10 واط | 25 واط | 40 واط | 90 واط | 90 واط | 120 واط | 140 واط | 140 واط |
| التيار المقنن | 1.50/0.24/ 0.16 أمبير | 2.12/0.57/ 0.35 أمبير | 3.65/0.65/ 0.37 أمبير | 6.80/1.12/ 0.57 أمبير | 6.80/1.18/ 0.60 أمبير | 1.93/0.94 أمبير | 1.75/0.96 أمبير | 1.75/0.98 أمبير |
| الوزن الإجمالي | 2.5 كجم | 4.5 كجم | 9 كجم | 9.5 كجم | 10 كجم | 19 كجم | 19.5 كجم | 20 كجم |
| إشارة الدخل | 4-20 مللي أمبير تيار مستمر، 1-5 فولت تيار مستمر، 2-10 فولت تيار مستمر | |||||||
| إشارة الخرج | 4-20 مللي أمبير تيار مستمر | |||||||
| الخطأ الأساسي | لا يزيد عن ± 1٪ | |||||||
| خطأ التردد | لا يزيد عن 1٪ | |||||||
| المساحة الميتة | 0.5٪ - 5.0٪ قابلة للتعديل | |||||||
| خاصية التخميد | 0 مرات | |||||||
| خطأ التكرار في المشغل | ≤ 1٪ | |||||||
| مقاومة العزل | AC24V: 100MΩ/250VDC AC110/220V: 100MΩ/500VDC | |||||||
| فئة جهد التحمل | AC24V: 500VAC دقيقة واحدة AC110/220V: 1500VAC دقيقة واحدة | |||||||
| فئة الحماية | IP67 | |||||||
| زاوية التركيب | 360 درجة بأي زاوية | |||||||
| الواجهة الكهربائية | موصلان كابل مقاومان للماء G1/2، أحدهما لخط الطاقة والآخر لخط الإشارة | |||||||
| درجة حرارة البيئة المحيطة | -20 درجة مئوية ~ +55 درجة مئوية | |||||||
| وظيفة اختيارية | حامي عزم الدوران الزائد / سخان إزالة الرطوبة / مفتاح تلامس سلبي / مؤشر قبة / مقبض | |||||||
| ملاحظة | أي إشارة دخل أو خرج أخرى مطلوبة، يرجى تحديدها في أمر الشراء. | |||||||
الوصف
يتميز المشغل الكهربائي التعديلي DCL بـتصميم متكامليجمع بين المحرك ووحدة التحكم والسكن في وحدة واحدة.
على عكس العديد من المشغلات الكهربائية الأخرى التي تتطلب حجرة منفصلة إضافية لوحدة التحكم، مما يؤدي إلى مظهر ضخم وغير مدمج، فإن المشغل DCL مزود بوحدة تحكم متعددة الوظائف فائقة الصغر. حجمها قابل للمقارنة بحجم كتلة طرفية قياسية من النوع تشغيل/إيقاف، مما يسمح بتركيبها بشكل أنيق داخل حجرة الأسلاك.
هذه الوحدة التحكم الذكيةمعبأة بالكامللحماية المكونات الإلكترونية من الاهتزاز والرطوبة.
لقد اجتاز المشغل بنجاح اختبارات EMC صارمة، بما في ذلك اختبارات EFT و ESD و Surge، ويحمل شهادة CSA امتثالاً لمعايير UL و CSA.
