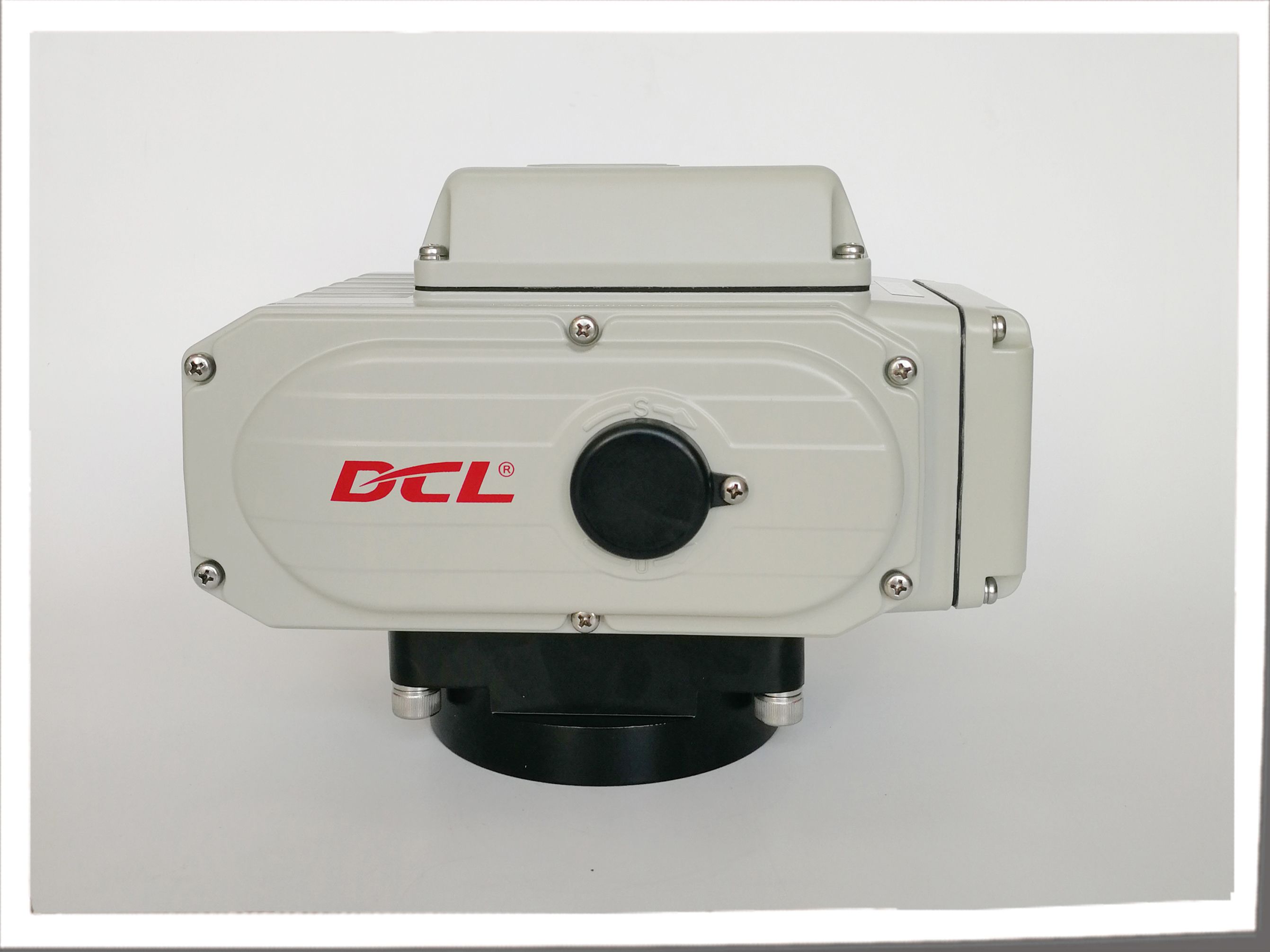

مشغل صمام مزود بمحرك بربع دورة 4-20 مللي أمبير للخدمة المتقطعة
تفاصيل المنتج
| الوقت القياسي/عزم الدوران | من 20 إلى 75s/50nm إلى 2500nm/442in.lbs إلى 22125in.lbs | زاوية التثبيت | 360 درجة |
|---|---|---|---|
| إشارة الإدخال | 4-20MADC/1-5VDC/2-10VDC | إشارة الإخراج | 4-20MADC |
| مزود الطاقة | 24VAC/110VAV/220VAC | الوزن الإجمالي | 2.5 كجم إلى 20 كجم |
| قوة المحرك | 10W إلى 140W | درجة الحرارة المحيطة | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° f |
| درجة الحماية | IP67 NEMA4/4X | ||
| إبراز | مشغل صمام مزود بمحرك 4-20 مللي أمبير,محرك تشغيل ربع الدوران مع ضمان,مشغل صمام للخدمة المتقطعة,quarter turn actuator with warranty,intermittent duty valve actuator |
||
منتوج وصف
مشغل ربع دورة بمعدل تشغيل متقطع S4 بتردد 1200 مرة/ساعة
الوصف
مشغلات DCL التعديلية: مصممة للدقة العالية في المهام الشاقة
تم تصميم مشغلات DCL الكهربائية التعديلية لـفترات عمل متقطعة دورية S4. في البيئات عالية الدقة مثلالمعالجة الكيميائية والأغذية والمشروبات، حيث يتطلب التحكم في التدفق تعديلاً مستمراً، يكون تردد بدء تشغيل المشغل مرتفعاً بشكل استثنائي.
على عكس التصميمات القياسية حيث تسبب البدءات المتكررة تراكم الحرارة السريع والإغلاق الحراري، تتميز مشغلات DCL بـمحركات عزم دوران عالية خاصة محسّنة للكفاءة الحرارية. من خلال تقليل تأثير تيار البدء، نضمن التشغيل المستقر دون تشغيل واقيات الحرارة الزائدة أو المساس بدرجة حرارة الغلاف. تحقق مشغلاتنا1200 بدء تشغيل في الساعة، مما يوفر الموثوقية اللازمة لحلقات التحكم الأكثر تطلباً. تم اختبارها بدقة ومعتمدة من CSA لتلبية معايير UL و CSA.
| النوع | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-160E | DCL-250E |
|---|---|---|---|---|---|---|---|---|
| الطاقة | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| عزم الدوران الناتج | 50 نيوتن متر | 100 نيوتن متر | 200 نيوتن متر | 400 نيوتن متر | 600 نيوتن متر | 1000 نيوتن متر | 1600 نيوتن متر | 2500 نيوتن متر |
| وقت التشغيل | 20 ثانية | 30 ثانية | 30 ثانية | 30 ثانية | 45 ثانية | 30 ثانية | 48 ثانية | 75 ثانية |
| زاوية الدوران | 0-90 درجة | 0-90 درجة | 0-90 درجة | 0-90 درجة | 0-90 درجة | 0-90 درجة | 0-90 درجة | 0-90 درجة |
| قدرة المحرك | 10 واط | 25 واط | 40 واط | 90 واط | 90 واط | 120 واط | 140 واط | 140 واط |
| التيار المقنن | 1.50/0.24/ 0.16 أمبير | 2.12/0.57/ 0.35 أمبير | 3.65/0.65/ 0.37 أمبير | 6.80/1.12/ 0.57 أمبير | 6.80/1.18/ 0.60 أمبير | 1.93/0.94 أمبير | 1.75/0.96 أمبير | 1.75/0.98 أمبير |
| الوزن الإجمالي | 2.5 كجم | 4.5 كجم | 9 كجم | 9.5 كجم | 10 كجم | 19 كجم | 19.5 كجم | 20 كجم |
| إشارة الدخل | 4-20 مللي أمبير تيار مستمر، 1-5 فولت تيار مستمر، 2-10 فولت تيار مستمر | |||||||
| إشارة الخرج | 4-20 مللي أمبير تيار مستمر | |||||||
| الخطأ الأساسي | لا يزيد عن ±1% | |||||||
| خطأ التردد | لا يزيد عن 1% | |||||||
| المساحة الميتة | 0.5%-5.0% قابلة للتعديل | |||||||
| خاصية التخميد | 0 مرة | |||||||
| خطأ التكرار في المشغل | ≤1% | |||||||
| مقاومة العزل | AC24V: 100 ميجا أوم / 250 فولت تيار مستمر AC110/220V: 100 ميجا أوم / 500 فولت تيار مستمر | |||||||
| فئة جهد التحمل | AC24V: 500 فولت تيار متردد لمدة دقيقة واحدة AC110/220V: 1500 فولت تيار متردد لمدة دقيقة واحدة | |||||||
| فئة الحماية | IP67 | |||||||
| زاوية التركيب | 360 درجة بأي زاوية | |||||||
| الواجهة الكهربائية | موصلان مقاومان للماء G1/2، أحدهما لخط الطاقة والآخر لخط الإشارة | |||||||
| درجة حرارة البيئة المحيطة | -20 درجة مئوية ~ +55 درجة مئوية | |||||||
| وظيفة اختيارية | واقي عزم الدوران الزائد / سخان إزالة الرطوبة / مفتاح اتصال سلبي / مؤشر قبة / مقبض | |||||||
| ملاحظة | أي إشارة دخل أو خرج أخرى مطلوبة، يرجى تحديدها في أمر الشراء. | |||||||
الميزات
- تشغيل ربع دورة مع تعديل يتم التحكم فيه بواسطة إشارة دخل 4-20 مللي أمبير / 1-5 فولت / 2-10 فولت
- موضع خرج المشغل يتناسب مع إشارة الدخل
- حزمة تحكم ذكية مغلفة بالكامل تقع داخل المشغل بتصميم متكامل
- تردد بدء تشغيل يصل إلى 1200 مرة/ساعة وأكثر من 200,000 مرة اختبار بدء تشغيل بحمولة كاملة
- غلاف من سبائك الألومنيوم المصبوب الصلب من النوع 4X و IP 67 مع إحكام NBR
- خرج إشارة 4-20 مللي أمبير لموضع الصمام
- تجاوز يدوي
- معتمد من CSA وفقًا لمعايير UL 429 و CSA C22.2 / علامة CE
