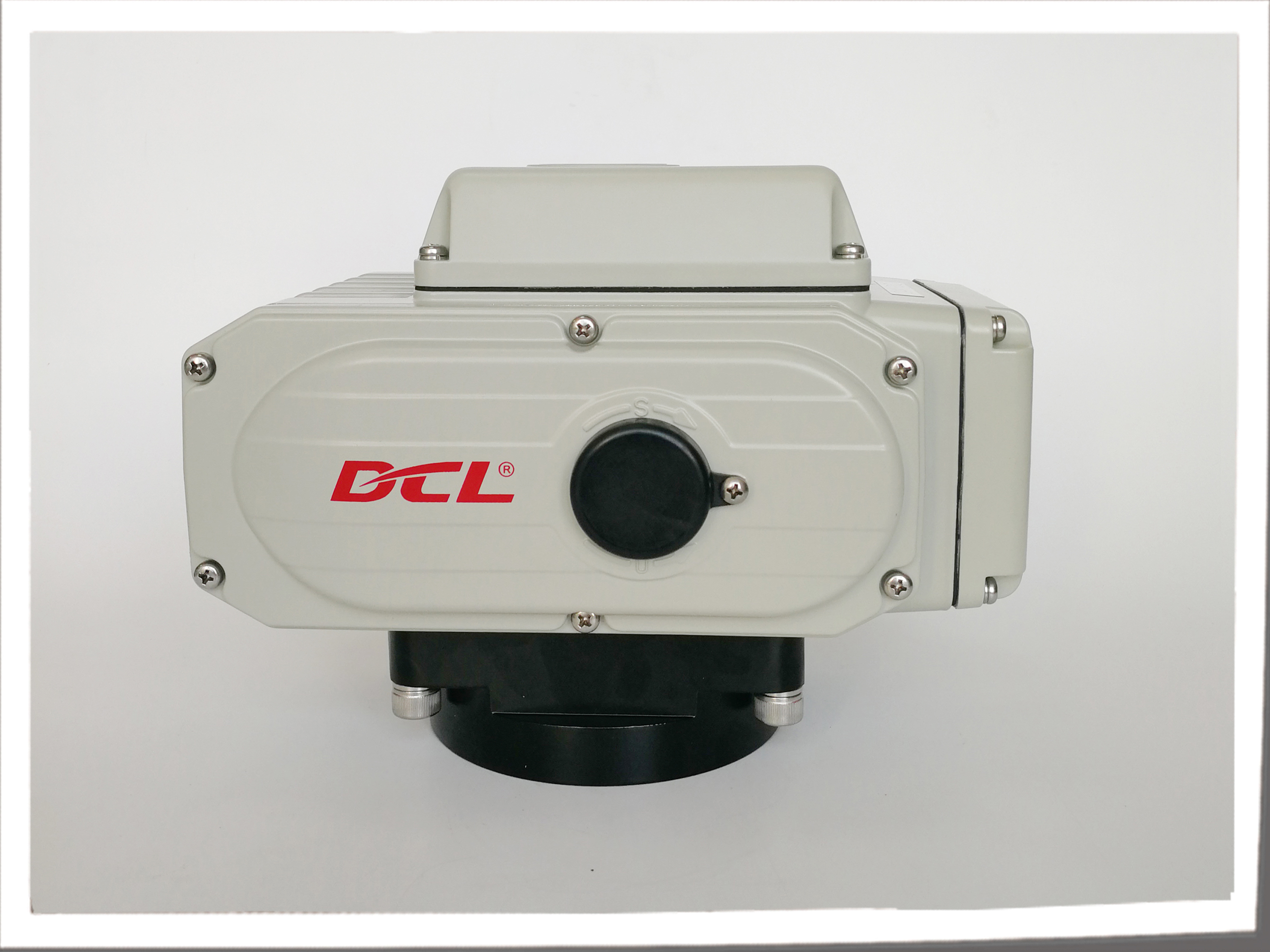

مشغل كهربائي ربع دورة 4-20mA AC220V 30S 200Nm IP67
تفاصيل المنتج
| مزود الطاقة | 24VAC/110VAV/220VAC/380VAC | قوة المحرك | 6W إلى 140W |
|---|---|---|---|
| عزم الدوران القياسي | 50nm إلى 2500nm | إشارة الإخراج | 4-20MADC |
| إشارة الإدخال | 4-20MADC/1-5VDC/2-10VDC | الوقت القياسي | 20s إلى 75S |
| درجة الحماية | IP67 NEMA4/4X | الوزن الإجمالي | 1.2 كجم إلى 20 كجم |
| درجة الحرارة المحيطة | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° f | زاوية التثبيت | 360 درجة |
| إبراز | جهاز تشغيل كهربائي من 4 إلى 20mA DC,محرك تشغيل ربع دورة 220 فولت AC,جهاز تشغيل كهربائي مقاوم للماء IP67,220V AC quarter turn actuator,IP67 waterproof electric actuator |
||
منتوج وصف
يتم التحكم في نسبة المحرك الكهربائي ربع دورة بواسطة إشارات خارجية مع صندوق وحدة التحكم
سمات
- ربع دورة متناسبة مع إشارة التحكم في الإدخال، والحدود الميكانيكية
- حزمة تحكم ذكية متعددة الوظائف بوعاء كامل مقاومة للاهتزاز والرطوبة
- قدرة رائدة عالميًا على مقاومة التداخل ودقة التحكم والحساسية
- وظيفة المعايرة الذاتية والفحص الذاتي للمشكلة
- تصميم فريد من نوعه للمحرك/حزمة التحكم/الإسكان بحجم صغير جدًا
- تم اختبار EMC عالي الأداء مع EFT وESD وزيادة الجهد العالي لحزمة التحكم
- هيكل من سبائك الألومنيوم مقاوم للماء IP67 وNEMA 4X مع اختبارات تحت الماء بنسبة 100%
- مقاومة التآكل بمستوى C3 مع اختبار رش الملح لمدة 1000 ساعة
- محرك عالي التحمل مع حماية من الحمل الزائد الحراري
- تركيب صمام متعدد الحواف قياسي ISO5211
- شهادة CSA متوافقة مع معايير UL وCSA/علامة CE
مواصفة
| يكتب | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| قوة | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | ايه سي 110/220 | ايه سي 110/220 | ايه سي 110/220 |
| عزم الدوران الناتج | 50 نيوتن متر | 100 نيوتن متر | 200 نيوتن متر | 400 نيوتن متر | 600 نيوتن متر | 1000 نيوتن متر | 2000 نيوتن متر | 3000 نيوتن متر |
| وقت التمثيل | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| زاوية الدوران | 0-90 درجة | 0-90 درجة | 0-90 درجة | 0-90 درجة | 0-90 درجة | 0-90 درجة | 0-90 درجة | 0-90 درجة |
| قوة المحرك | 10 واط | 25 واط | 40 واط | 90 واط | 90 واط | 120 واط | 140 واط | 140 واط |
| التصنيف الحالي | 1.50/0.24/0.16A | 2.12/0.57/0.35A | 3.65/0.65/0.37A | 6.80/1.12/0.57A | 6.80/1.18/0.60 أمبير | 1.93/0.94 أ | 1.75/0.96 أ | 1.75/0.98A |
| الوزن الإجمالي | 2.5 كجم | 4.5 كجم | 9 كجم | 9.5 كجم | 10 كجم | 19 كجم | 19.5 كجم | 20 كجم |
| إشارة الإدخال | 4-20 مللي أمبير تيار مستمر، 1-5 فولت تيار مستمر، 2-10 فولت تيار مستمر | |||||||
| إخراج سينجال | 4-20mADC | |||||||
| خطأ أساسي | لا يزيد عن ±1% | |||||||
| خطأ متبادل | لا يزيد عن 1% | |||||||
| الفضاء الميت | 0.5%-5.0% قابل للتعديل | |||||||
| خاصية التخميد | 0 مرات | |||||||
| تكرار الخطأ في المحرك | ≥1% | |||||||
| المقاومة العازلة | AC24V: 100MΩ/250VDC AC110/220V: 100MΩ/500VDC | |||||||
| تحمل فئة الجهد | AC24V: 500VAC 1 دقيقة AC110 / 220V: 1500VAC 1 دقيقة | |||||||
| فئة الحماية | IP67 | |||||||
| زاوية التثبيت | 360 درجة في أي زاوية | |||||||
| واجهة كهربائية | اثنين من موصلات الكابلات المقاومة للماء G1/2، واحدة لخط الطاقة وواحدة لخط الإشارة | |||||||
| درجة الحرارة المحيطة | -20 درجة مئوية ~ +55 درجة مئوية | |||||||
| وظيفة اختيارية | واقي عزم الدوران الزائد/سخان إزالة الرطوبة/مفتاح الاتصال السلبي/مؤشر القبة/المقبض | |||||||
| ملاحظة | أي إشارة إدخال أو إخراج أخرى مطلوبة، يرجى تحديدها في أمر الشراء. | |||||||
وصف
تتميز المحركات الكهربائية الذكية من DCL بنطاق ميت قابل للتعديل في المجال، وهي معلمة رئيسية تحدد استجابة الوحدة لإشارات التحكم في الإدخال. يوفر النطاق الميت الأضيق حساسية أعلى - إلا أن الحساسية الأكبر ليست دائمًا مفيدة.
في السيناريوهات التي تكون فيها إشارات الإدخال عرضة للتداخل الخارجي، يمنع النطاق الميت الأوسع بشكل فعال التشغيل الخاطئ المتكرر، مما يؤدي إلى إطالة عمر خدمة المشغل وتعزيز الاستقرار التشغيلي. وعلى العكس من ذلك، بالنسبة للتطبيقات التي تتطلب تحكمًا دقيقًا بإشارات إدخال نظيفة وخالية من التداخل، فإن النطاق الميت الأضيق هو الخيار المثالي.
يعد رد الفعل العكسي للتروس - وخاصة دقة تصنيع التروس الدودية - عاملاً حاسماً آخر يؤثر على دقة تحديد موضع الصمام. يضمن فريق هندسة الجودة الخاصة (SQE) التابع لشركة DCL جودة معدات لا تقبل المساومة من خلال الاستفادة من معدات الاختبار الاحترافية لفحص جميع مكونات الموردين. نقوم أيضًا بتنفيذ ميزات تصميم متخصصة وضوابط صارمة لعملية التجميع للتخلص من تذبذب التروس وتقليل ضوضاء التشغيل في ظل ظروف التحميل المختلفة. من خلال هذه المعايير الصارمة، وضعت DCL معيار الصناعة للمشغلات الكهربائية المدمجة في الصين.
لقد اجتازت جميع المحركات اختبارات صارمة لشهادة CSA، مع الامتثال الكامل لمعايير UL وCSA. تتميز سلسلة المنتجات بأكملها بمعدل دورة تشغيل يزيد عن 70%. يعمل نظام EPS ذات المعايرة الذاتية على التخلص بشكل فعال من "صيد" الموضع ويوفر إشارة خرج قياسية لمراقبة الموضع في الوقت الفعلي كميزة افتراضية.
