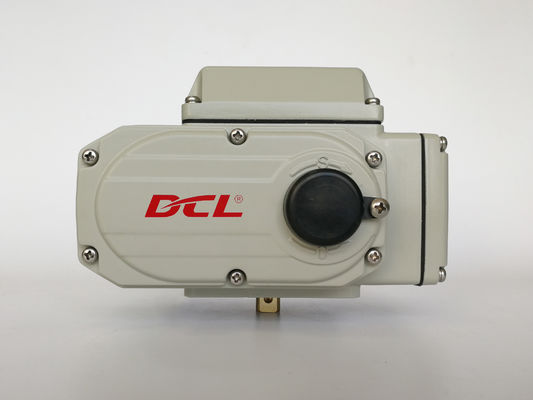

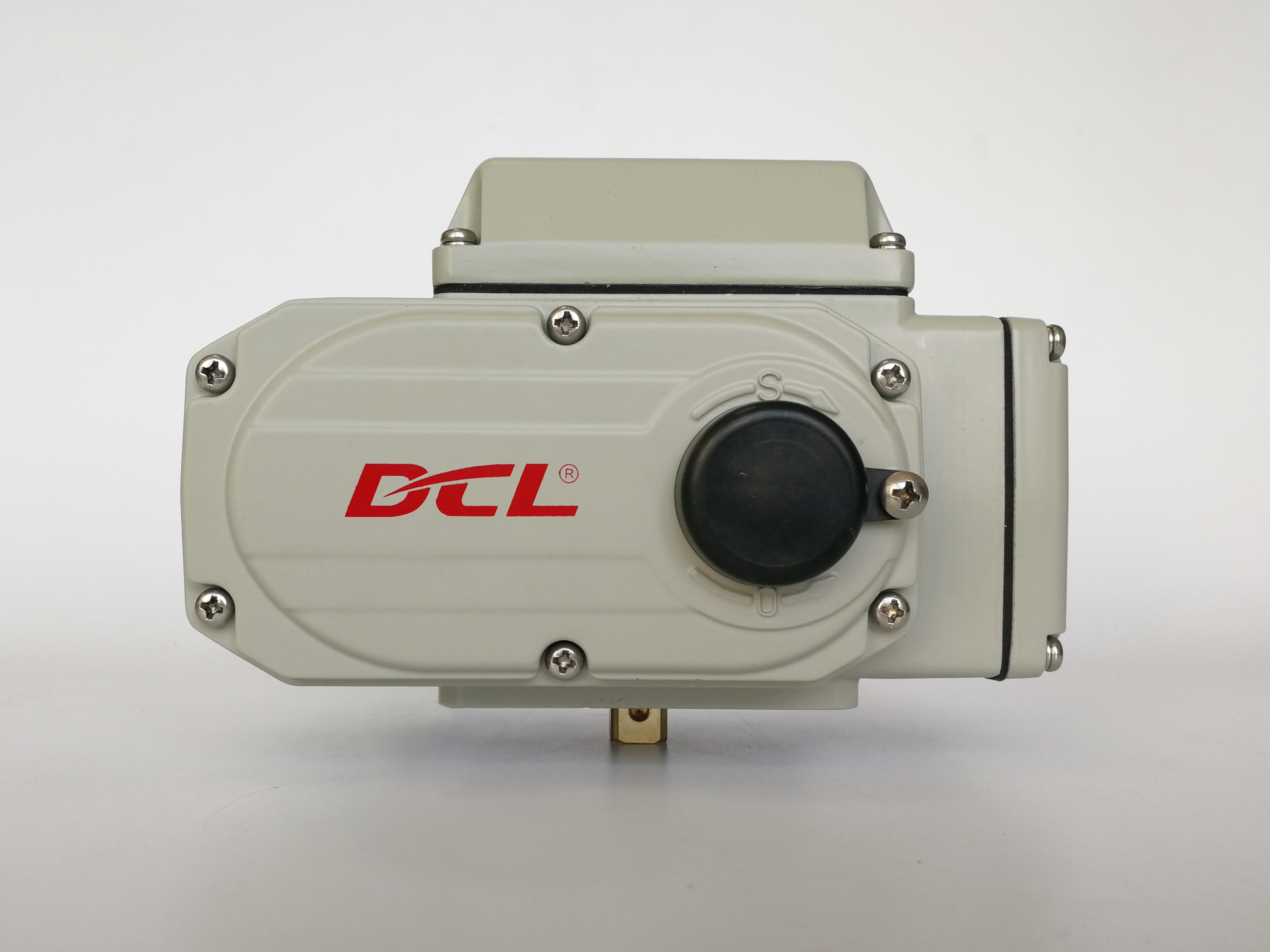

IP67 90 ° 360 ° DC12V 1/4 دورة 600Nm مفاعل مضغوط
تفاصيل المنتج
| الوقت القياسي/عزم الدوران | 30s إلى 75s/100nm إلى 2500nm/885in.lbs إلى 22125in.lbs | زاوية التثبيت | 360 درجة |
|---|---|---|---|
| إجمالي الوزن | 4.5 كجم إلى 20 كجم | قوة المحرك | 15W إلى 140W |
| درجة الحرارة المحيطة | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° f | درجة الحماية | IP67 NEMA4/4X |
| مزود الطاقة | 24VAC/110VAV/220VAC/380VAC/24VDC | ||
| إبراز | جهاز تشغيل ضيق مقاوم للماء IP67,جهاز التشغيل المدمج ذو الدوران 360 درجة,عزم الدوران 600Nm محرك الدوران 1/4,360° rotation compact actuator,600Nm torque 1/4 turn actuator |
||
منتوج وصف
جهاز تشغيل صغير مع زر إيقاف الطاقة في حالة الطوارئ المحلية / معيار التحكم اليدوي
الخصائص
- تشغيل دورة 1/4 مع قيود ميكانيكية
- محرك العمل الثقيل مع حماية الحرارية من الإفراط في الحمل / معدل العمل 80٪
- الحجم المدمج للمساحة الحدودية مع الهيكل المقاوم للطقس IP67 / نوع 4X سبيكة الألومنيوم
- زر محلي لقطع الطاقة عند حدوث مشكلة طارئة لتحكم محلي / مفاتيح عن بعد
- صمام الكرة الآلي وصمام الفراشة لضبط أو قطع التدفق
- أكثر من 10000 مرة دورة حياة كاملة مع كامل الحمل القياسي
- مؤشر موقع الصمام / مسطح أو منحرف
- القياس ISO5211 التثبيت المباشر
- المقبض اليدوي القياسي
- قائمة CSA/متوافقة مع UL/علامة CE/مختبر RoHS 3.0
الوصف
DCLمحركات كهربائية صغيرةتستخدم على نطاق واسع فيمجال HVAC، عادة ما تكون مقترنة معصمامات الفراشةفي الحديثأنظمة أتمتة المباني، هذه المحركات تحكم بدقةدرجة حرارة الغرفة، حجم الهواء، تدفق المياه، تدفق المكثف، والموازنة الهيدروليكية، ضمان أداء النظام الفعال والموثوق به.
يمكن تجهيز محركات DCLعجلة يدية قياسيةلـكل من النماذج ذات الأغراض العامة والمقاومة للانفجارلتعزيز السلامة أثناء التشغيل اليدوي،زر إيقاف الطوارئيتم توفير الزر لمنع التنشيط العرضي.الجزء الخلفي من جهاز التشغيلمما يسهل الوصول إليها.
عندما تكون هناك حاجة إلى التشغيل اليدوي وحالة الطاقة من جهاز التشغيل غير مؤكدة، ببساطةاضغط على زر إيقاف الطاقةفي ظل الظروف العادية،العجلة اليدوية لا تزال غير متصلةمن جهاز الديداندفع عجلة اليد إلى الداخل، فإنه يشارك مع جهاز الديدان، مما يسمح التحكم اليدوي للالعمود الخارجي والصمام المتصل.
المواصفات
| نوع جهاز التشغيل | صمام الفراشة ((≤PN1.0MPa) | صمام الكرة ((≤PN1.6MPa) | صمام التهوية ((≤PN0.1MPa) |
|---|---|---|---|
| DCL-02 | ≤ DN40 | ≤ DN32 | |
| DCL-05 | DN50 ~ 65 | DN40 | DN50~80 |
| DCL-10 | DN80 ~ 100 | DN50 ~ 65 | DN100~200 |
| DCL-20 | DN125 ~ 150 | DN80 ~ 100 | DN250 ~ 300 |
| DCL-40 | DN200 | DN125 | DN350 ~ 450 |
| DCL-60 | DN250 | DN150 | DN500 ~ 600 |
| DCL-100 | DN300 | DN200 | DN700~800 |
| DCL-160 | DN350 ~ 400 | DN250 | DN900 |
| DCL-250 | DN450 ~ 600 | DN300 ~ 350 | DN1000 ~ 1200 |
| نوع جهاز التشغيل | الوقت القياسي / عزم الدوران | الوقت الاختياري / عزم دوران | زاوية الدوران ((max.range) | الوزن الإجمالي | إمدادات الطاقة | دائرة التحكم المختارة |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° قابل للتعديل | 1.2 كيلوغرام | DC24V/AC24V AV110V/AC220V | أنواع A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° قابل للتعديل | 2.5 كجم | DC24V/AC24V AV110V/AC220V/AC380V | أنواع A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° قابل للتعديل | 4.5 كجم | DC24V/AC24V AV110V/AC220V/AC380V | أنواع A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° قابل للتعديل | 9 كجم | DC24V/AC24V AV110V/AC220V/AC380V | أنواع A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 كجم | |||
| DCL-60 | 45S/600Nm | 10 كجم | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° قابل للتعديل | 19 كجم | AV110V/AC220V/AC380V | أنواع A/B/C/D/E/F/H |
| DCL-160 | 48S/1600Nm | 19.5 كجم | ||||
| DCL-250 | 75S/2500Nm | 20 كجم | ||||
| معايير الأداء قائمة نوع التحكم ((نوع E) | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2 كيلوغرام | DC24V | النوع MZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° قابل للتعديل | 4.5 كجم | DC24V ± 10% | النوع GE |
| DCL-40GE | 30S/100 ~ 600Nm | 15S/100 ~ 400Nm | 9.5 كجم | |||
